Transformador de isolamento tipo seco 150KVA

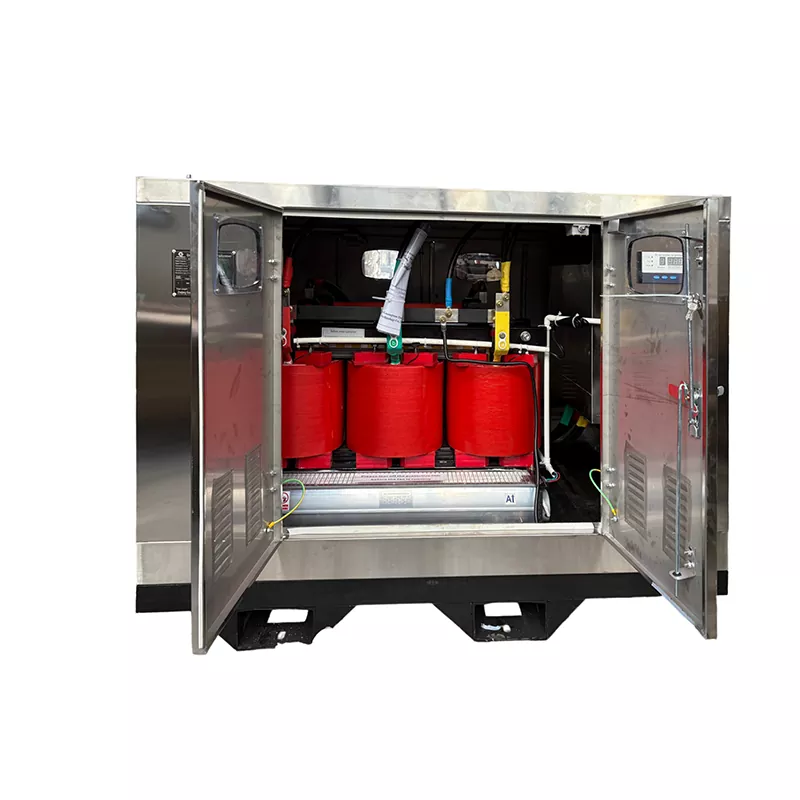

A GUANGBIAN fabrica este transformador de isolamento tipo seco de 150KVA para aplicações que requerem isolamento elétrico e distribuição de baixa tensão. A unidade mostrada aqui foi construída para um projeto de construção na Arábia Saudita e é configurada com gabinete de aço inoxidável, proteção IP43, enrolamentos totalmente de cobre, conexão Delta-Star (Δ-Y), resfriamento automático por ventilador e dois MCCBs adicionais.

O lado de baixa tensão fornece energia trifásica de 400 V e monofásica de 230 V. Isto permite que equipamentos de construção trifásicos e cargas auxiliares monofásicas sejam alimentados a partir do mesmo transformador, sujeito ao cálculo de carga do local e ao projeto de distribuição elétrica.

Configuração para Cargas 400V e 230V

A alimentação trifásica de 400V pode ser utilizada para equipamentos como guindastes, betoneiras, máquinas de solda, bombas e outras máquinas trifásicas. A alimentação de 230 V é adequada para iluminação, equipamentos de escritório, ferramentas portáteis, unidades de ar condicionado e outras cargas monofásicas.

Para um canteiro de obras, usar um transformador para ambos os tipos de cargas pode simplificar o arranjo de distribuição. A classificação de 150 kVA, entretanto, não significa que todas as cargas conectadas possam operar simultaneamente com a potência nominal nominal. A seleção do transformador deve considerar a demanda máxima do local, a corrente de partida do motor, o fator de carga, o fator de potência e a combinação esperada de cargas.

O transformador usa enrolamentos totalmente de cobre. O cobre tem resistividade elétrica mais baixa que o alumínio, portanto as perdas dos condutores podem ser controladas através do dimensionamento adequado do condutor e do projeto do enrolamento. Para instalações em climas quentes, o material do enrolamento é apenas uma parte do projeto térmico; temperatura ambiente, sistema de isolamento, ventilação, carregamento e método de resfriamento também precisam ser considerados.

A conexão Delta-Star (Δ-Y) é usada para os enrolamentos primário e secundário. O lado de baixa tensão conectado em estrela fornece um ponto neutro para a alimentação monofásica de 230 V, enquanto o enrolamento Delta fornece um caminho para que correntes harmônicas triplas circulem dentro do enrolamento. O arranjo de aterramento do neutro deve seguir o projeto elétrico do projeto e os requisitos locais aplicáveis.

Resfriamento e Gabinete

Sensores de temperatura são usados ​​para monitorar a temperatura do enrolamento. Quando a temperatura predefinida é atingida, os ventiladores de resfriamento automáticos começam a aumentar a dissipação de calor. Isto é útil para instalações onde a carga muda durante a operação ou onde a temperatura ambiente é relativamente alta.

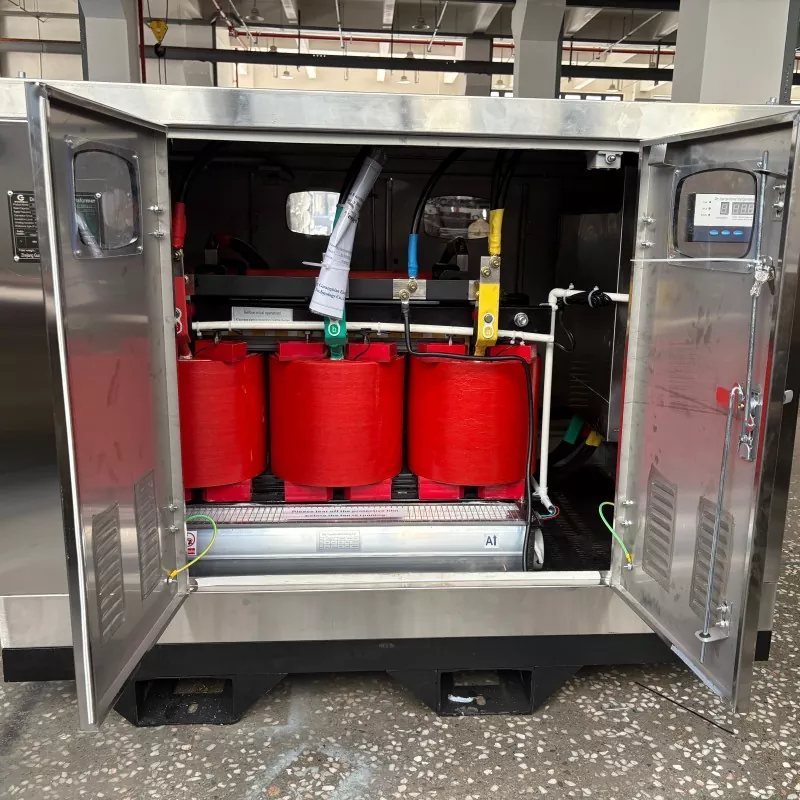

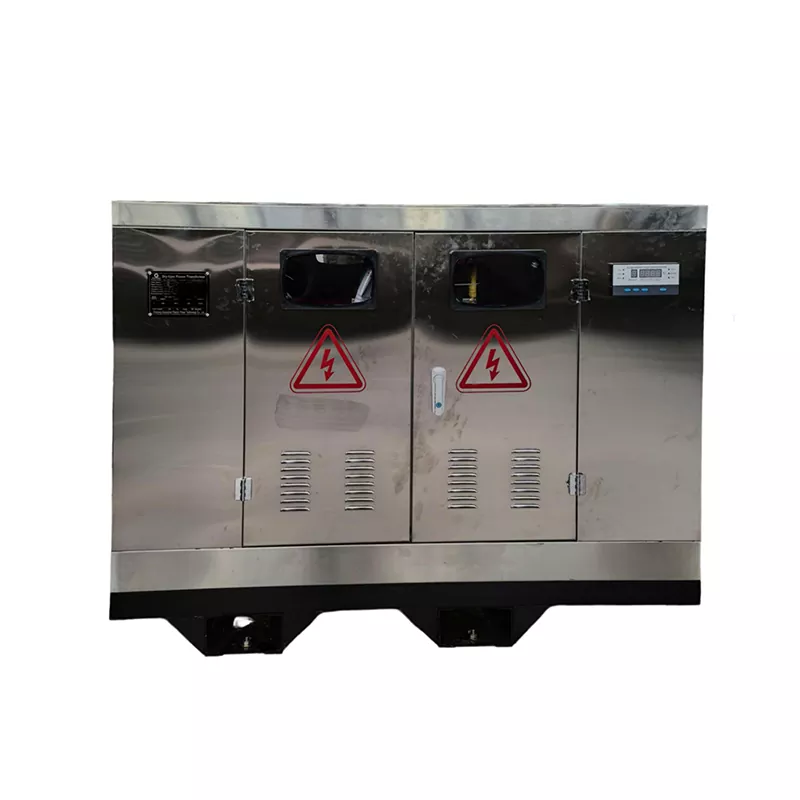

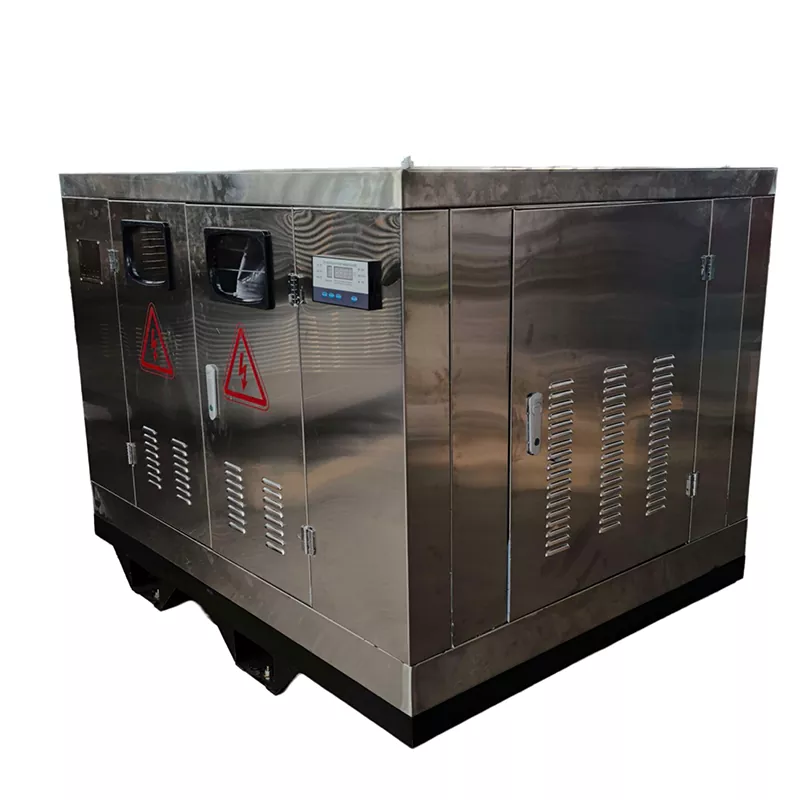

O gabinete é feito de aço inoxidável e possui classificação IP43. De acordo com a IEC 60529, o primeiro dígito do IP43 indica proteção contra objetos sólidos estranhos maiores que 1 mm, enquanto o segundo dígito indica proteção contra borrifos de água nas condições especificadas para IPX3. A classificação fornece proteção para o ambiente de instalação pretendido, mas não deve ser interpretada como totalmente à prova de poeira ou à prova d'água.

Para locais de construção ao ar livre ou parcialmente expostos, a instalação ainda deve fornecer proteção adequada contra chuva forte direta, água parada, acúmulo excessivo de poeira e outras condições fora do nível de proteção especificado do gabinete.

Detalhes Técnicos e Seleção de Projetos

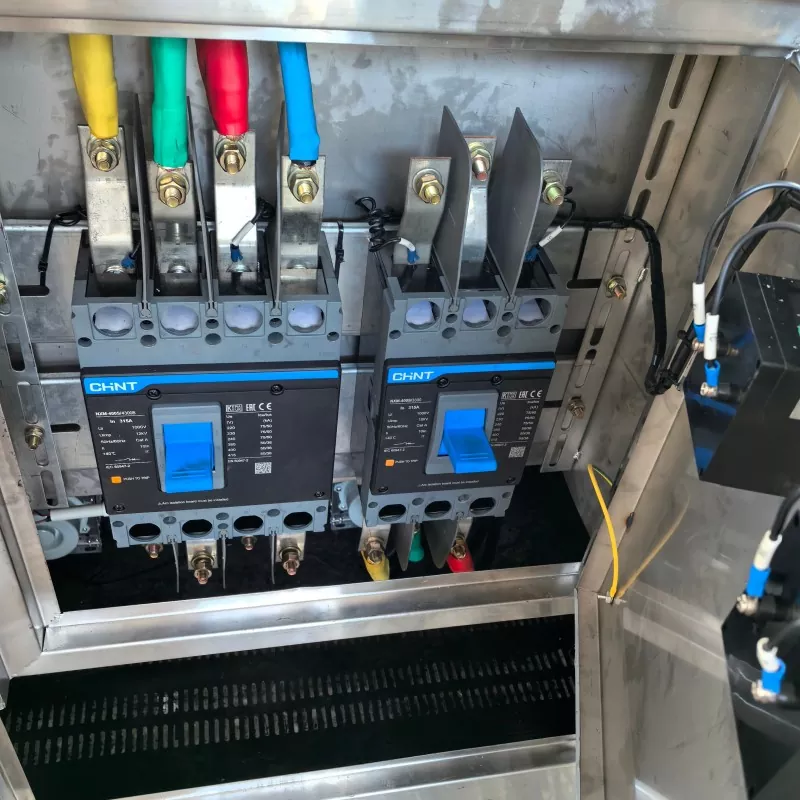

Os dois MCCBs adicionais fornecem proteção e isolamento separados do circuito downstream. Suas classificações devem ser selecionadas de acordo com o equipamento conectado, tamanho do cabo, corrente esperada e requisitos de coordenação de proteção. Eles são particularmente úteis onde diferentes grupos de cargas de construção precisam ser conectados ao transformador.

Antes da produção, a tensão de entrada necessária, a tensão de saída, a frequência, a configuração de fase, o tipo de carga, a temperatura ambiente, os requisitos do gabinete, o arranjo de aterramento e o padrão elétrico aplicável devem ser confirmados. Equipamentos acionados por motor também devem ser identificados porque a corrente de partida pode afetar o dimensionamento do transformador mesmo quando a carga normal de operação parece estar dentro de 150 kVA.

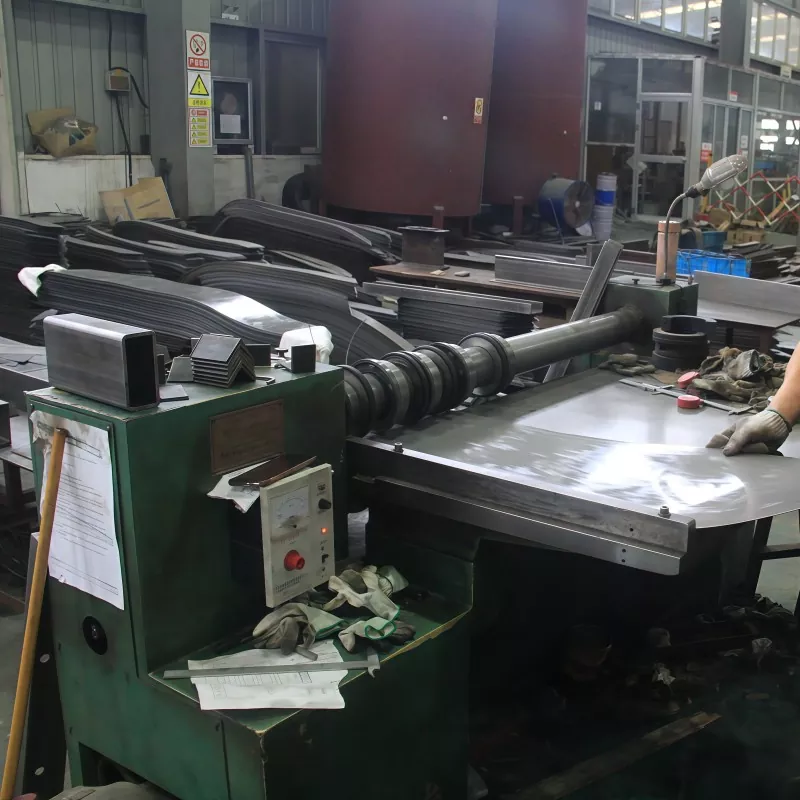

Fabricação, testes e personalização

A GANGBIAN fabrica Transformador de Isolamento Tipo Seco 150KVA de acordo com a especificação elétrica de cada projeto. Para esta configuração, os principais requisitos incluem capacidade de 150 kVA, distribuição secundária de 400V/230V, enrolamentos de cobre, conexão Delta-Star, gabinete IP43, resfriamento automático por ventilador e MCCBs adicionais.

Outras especificações podem ser alteradas quando necessário, incluindo tensão de entrada e saída, frequência, disposição dos enrolamentos, projeto do gabinete, método de resfriamento e configuração de proteção. O projeto final é baseado no sistema elétrico e nas condições de instalação, em vez de usar a mesma configuração para cada projeto.

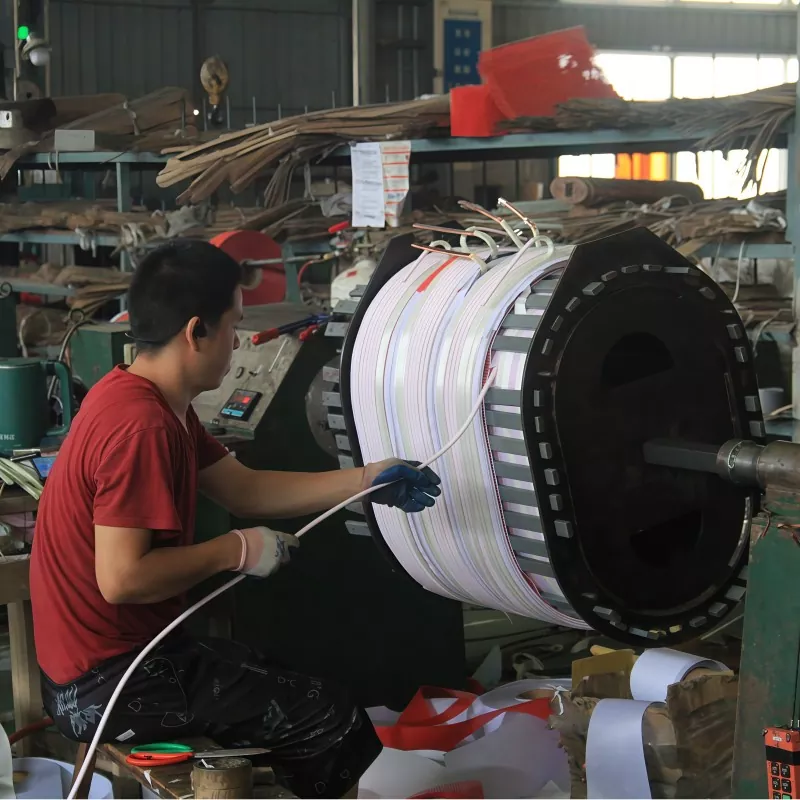

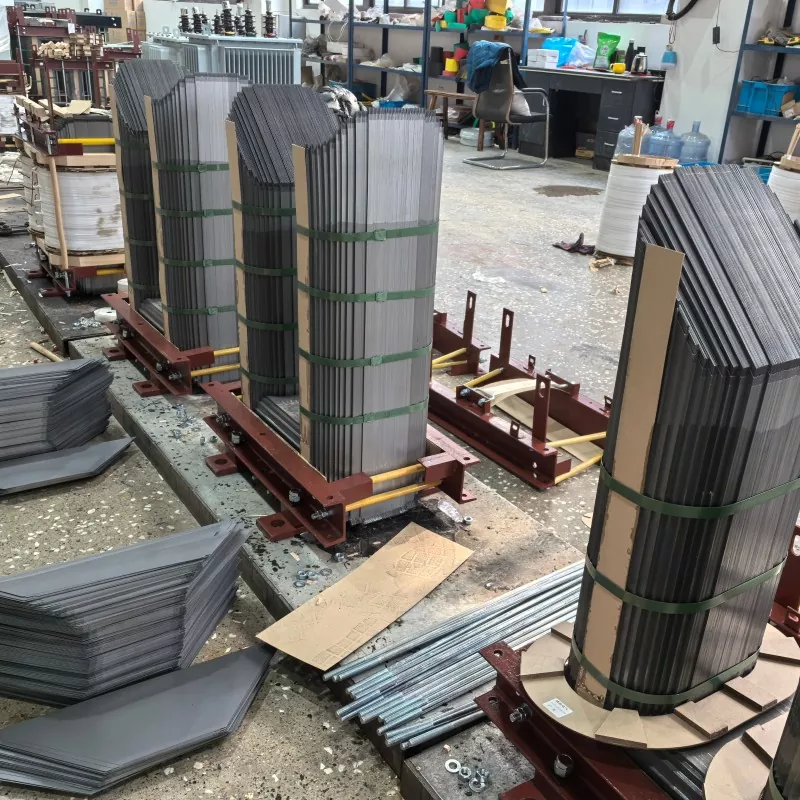

Os testes de fábrica são realizados de acordo com as especificações técnicas acordadas e a norma aplicável. Registros de teste e inspeção de terceiros podem ser organizados quando exigido pelo projeto.

Perguntas frequentes

Qual é a tensão de saída deste transformador?

Esta configuração fornece saída trifásica de 400 V e monofásica de 230 V. Outras combinações de tensões podem ser fabricadas conforme necessidade do projeto.

Cargas de 400V e 230V podem ser alimentadas pelo mesmo transformador?

Sim. A conexão Delta-Star fornece uma alimentação secundária trifásica e um ponto neutro para distribuição monofásica. As cargas conectadas devem estar adequadamente distribuídas e permanecer dentro da capacidade nominal do transformador.

Como o ventilador de resfriamento é controlado?

Sensores de temperatura do enrolamento monitoram a temperatura operacional. Quando a temperatura predefinida é atingida, o sistema de controle aciona os ventiladores de resfriamento. A temperatura de controle é ajustada de acordo com o projeto térmico do transformador.

O que significa IP43?

IP43 indica proteção contra objetos estranhos sólidos maiores que 1 mm e proteção contra respingos de água nas condições de teste IPX3. Não é um gabinete totalmente à prova de poeira ou à prova d’água.

150 kVA é adequado para um canteiro de obras?

Depende da carga real. O cálculo deve incluir a corrente operacional normal, bem como a corrente de partida do motor, cargas de soldagem, operação simultânea e outras cargas de pico temporárias. A capacidade do transformador deve ser confirmada a partir do cronograma de carga do projeto, e não apenas pelo número de máquinas conectadas.

O transformador pode ser fabricado com outras especificações?

Sim. Tensão de entrada e saída, frequência, configuração de conexão, gabinete, refrigeração e requisitos de proteção podem ser especificados de acordo com o projeto. A especificação elétrica completa deve ser confirmada antes da produção.
