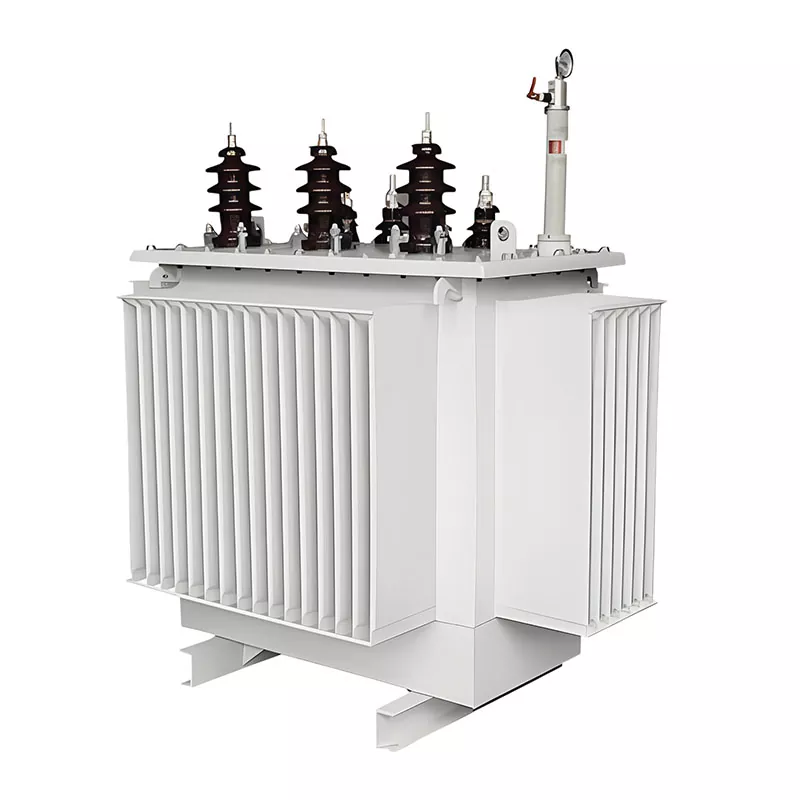

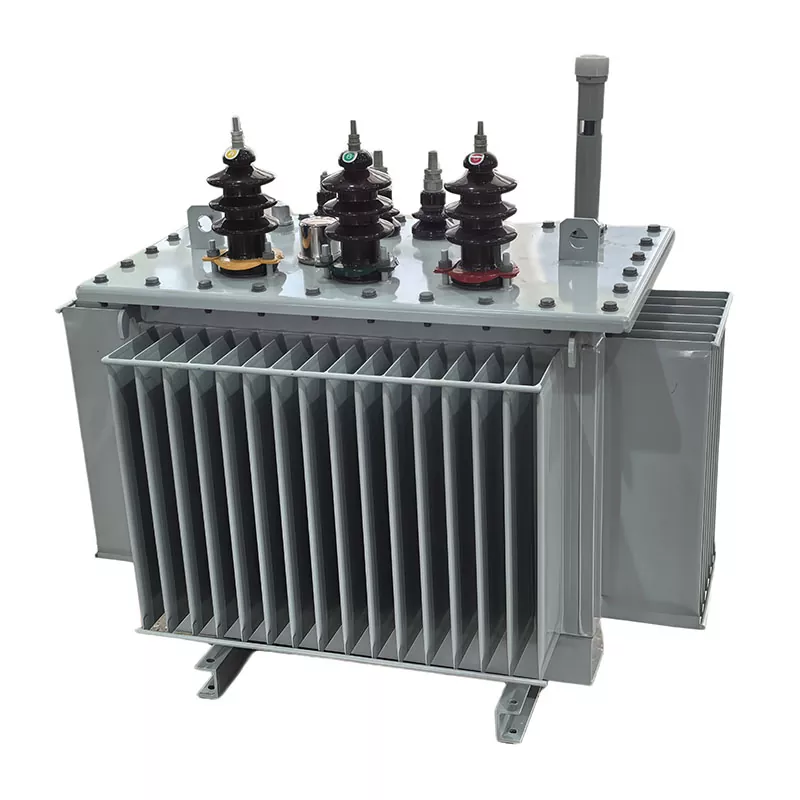

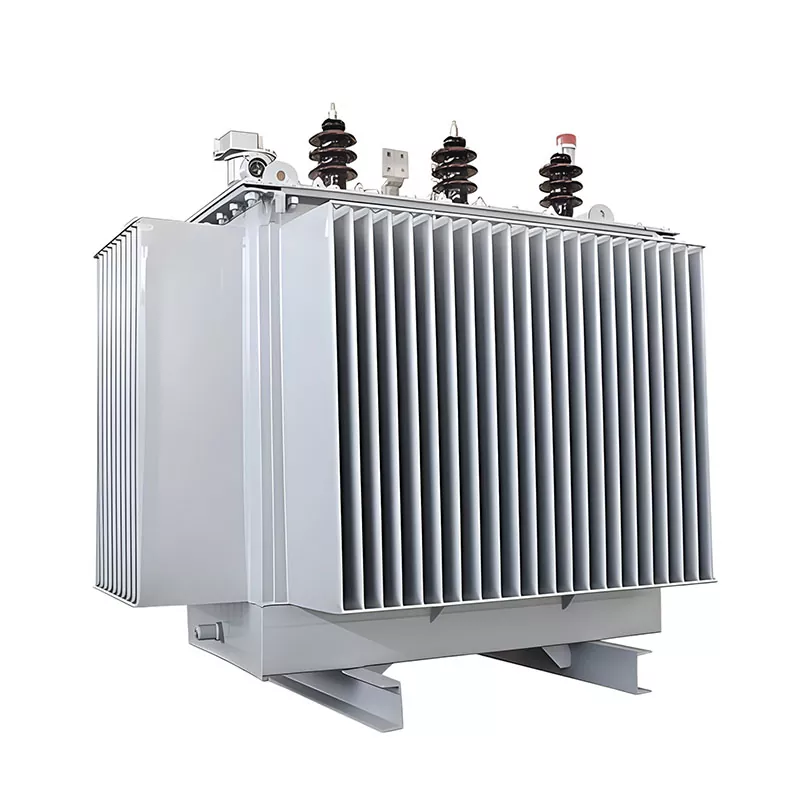

Transformador imerso em óleo de reposição

Um transformador imerso em óleo de reposição é um tipo de transformador de potência preenchido com óleo projetado especificamente para substituir um transformador existente em um sistema de distribuição de energia em operação, normalmente devido a equipamentos antigos, falhas, limitações de capacidade ou requisitos de atualização de eficiência.

Ao contrário dos transformadores usados ​​em novas instalações, um transformador de substituição é projetado com um forte foco na compatibilidade do sistema, na intercambialidade física e na integração perfeita com a infraestrutura elétrica existente.

Definição de Engenharia

Do ponto de vista da engenharia elétrica, um transformador imerso em óleo de reposição pode ser definido como:

Um transformador de potência projetado ou otimizado de acordo com as condições de rede existentes – como nível de tensão, grupo vetorial, dimensões de instalação e perfil de carga – para que possa substituir diretamente um transformador imerso em óleo em serviço sem grandes modificações no sistema original.

Principais características técnicas

Um típico transformador imerso em óleo de reposição é definido pelos seguintes requisitos técnicos:

Compatibilidade de tensão:Corresponde aos níveis de sistema existentes, como 6kV/0,4kV, 10kV/0,4kV, etc.

Intercambialidade de instalação:Projetado para se adaptar a fundações existentes, pontos de entrada de cabos e layout de subestação

Correspondência de grupos de vetores:Geralmente Dyn11 ou idêntico à configuração original do transformador

Coordenação de Impedância de Curto-Circuito:Normalmente projetado dentro da faixa de 5% a 8% para garantir a estabilidade do sistema

Otimização de desempenho:Pode melhorar a eficiência, reduzir perdas ou melhorar o desempenho térmico em comparação com a unidade substituída

Descubra o tamanho certo primeiro

Aqui está um exemplo: sua carga atual é de 800kVA e você está adicionando 400kVA de nova demanda. Considere alguma margem de crescimento e 1250-1600kVA faz sentido. Não olhe apenas para os números de hoje – deixar algum espaço livre é sempre uma aposta segura.

Ao fazer o cálculo da capacidade do transformador, tenha estes parâmetros em mente: o nível de tensão deve corresponder ao seu sistema existente (como 10kV/0,4kV), o grupo vetorial Dyn11 funciona para a maioria das aplicações comerciais e a impedância de 5-8% é padrão. Se você não tiver certeza, a equipe de fábrica da GANGBIAN na China pode revisar sua configuração e confirmar as especificações antes da fabricação.

O que preparar antes da troca?

Três coisas para verificar:

1. Avaliação elétrica — Seus barramentos e cabos podem suportar correntes mais altas? O esquema de proteção precisa de ajustes?

2.Verificação estrutural — Tamanho da fundação, via de acesso para movimentação da unidade, condições de ventilação.

3. Coordenação de serviços públicos — Uma atualização de capacidade pode exigir alterações no fornecimento de entrada. Obtenha a permissão de desligamento de energia com antecedência.

Se você está planejando um projeto de substituição de transformador, a equipe técnica da GUANGBIAN de nossa fábrica na China pode ajudar a revisar esses itens. Lidamos com casos semelhantes em nossas instalações de fabricação e sabemos quais detalhes muitas vezes passam despercebidos.

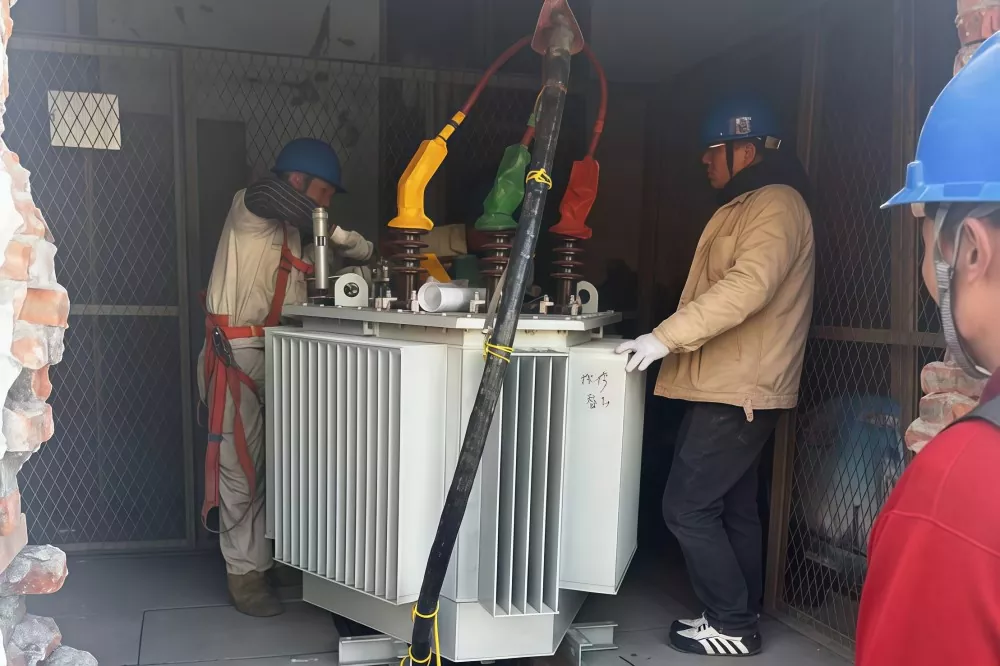

Instalação e comissionamento

Desligar → Desconectar → Remover unidade antiga → Posicionar o novo transformador → Fiação → Teste → Energizar

Não pule a etapa de teste: teste de relação de espiras, resistência de isolamento, verificação de grupo vetorial, medição de resistência. Tudo tem que passar antes de você apertar o botão. Durante as primeiras semanas, fique atento à temperatura, ouça ruídos incomuns, verifique se há vibrações.

Quanto custa isso?

Para uma unidade de 1250kVA, o próprio transformador custa entre US$ 25.000 e US$ 45.000. Com instalação e modificações, o custo total do projeto fica em torno de US$ 35.000–75.000. Se a sua unidade existente estiver em funcionamento há quase 20 anos, substituí-la por uma nova faz mais sentido do que adicionar uma unidade paralela – menos complicações de manutenção e melhor eficiência.

Após a instalação, mantenha os relatórios de teste e os desenhos executados em arquivo. Verifique as temperaturas trimestralmente, faça uma análise de óleo anualmente (para tipos cheios de óleo). Com os devidos cuidados, este equipamento deverá funcionar sem problemas por 20 a 30 anos.

Na fábrica da GUANGBIAN na China, fabricamos transformadores construídos para longo prazo. Esteja você na fase de seleção do transformador ou precise da revisão das especificações, nossa equipe pode ajudar.

Diferença dos novos transformadores de instalação padrão

Perguntas frequentes

1. O que é um transformador imerso em óleo de reposição?

É um transformador imerso em óleo projetado para substituir um transformador existente em um sistema de potência em operação. Ele é construído para corresponder às condições elétricas originais para que o sistema possa continuar funcionando com modificações mínimas.

2. Quando um transformador deve ser substituído?

A substituição é necessária quando o transformador é antigo (normalmente de 15 a 25 anos ou mais), falha frequentemente, não consegue atender à demanda de carga atual ou tem altos custos de manutenção

3. Como escolho a capacidade correta para substituição?

A capacidade é selecionada com base na carga atual, expansão futura (geralmente margem de 15–25%) e condições do sistema, como nível de tensão e limitações de instalação.

4. Um transformador substituto pode aumentar a capacidade?

Sim. Uma unidade de substituição pode ser atualizada para maior capacidade, mas os cabos, comutadores e sistema de proteção existentes devem ser verificados quanto à compatibilidade.

5. O que deve corresponder ao substituir um transformador?

Os principais parâmetros incluem relação de tensão, grupo vetorial (geralmente Dyn11), impedância (cerca de 5–8%) e dimensões físicas da instalação.

6. Quanto tempo leva o processo de substituição?

A instalação e a substituição geralmente levam de 1 a 3 dias, dependendo das condições do local, além de tempo adicional para testes e comissionamento.
