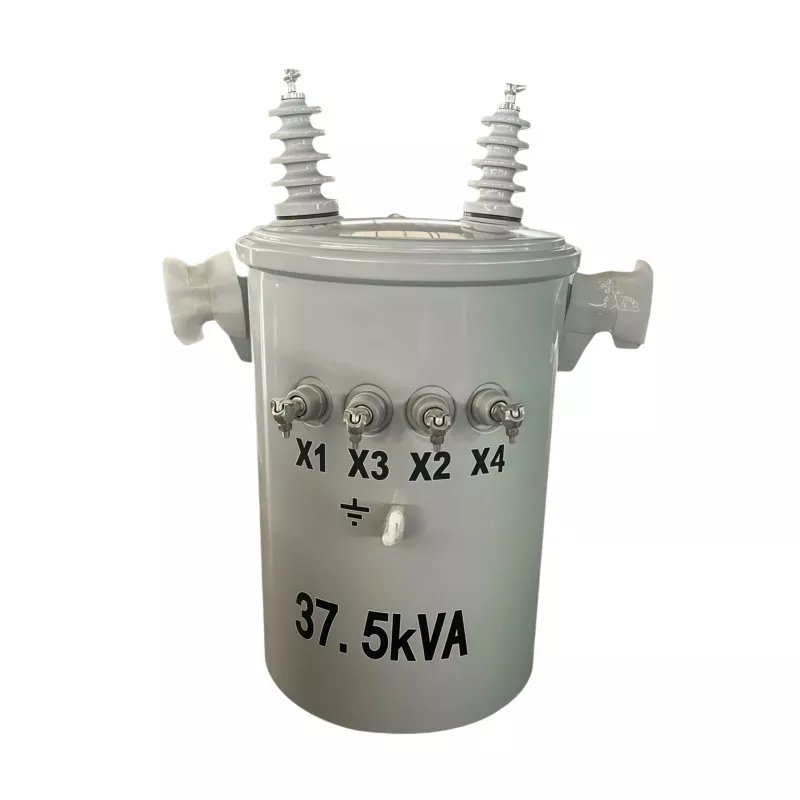

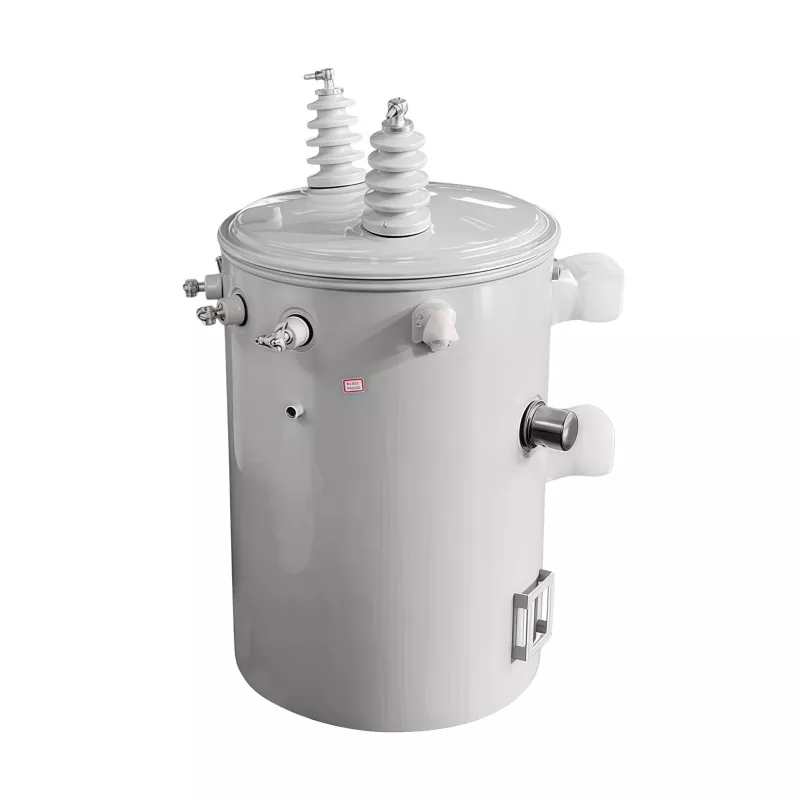

Transformador montado em poste de 37,5 KVA

Um transformador montado em poste de 37,5 KVA é um transformador de distribuição elétrica instalado em postes de serviços públicos para reduzir a eletricidade de média tensão das linhas de energia em uma tensão utilizável mais baixa para aplicações de energia residencial, comercial, agrícola e industrial leve. Com uma capacidade nominal de 37,5 quilovolts-amperes (KVA), é comumente usado em sistemas aéreos de distribuição de energia para fornecer fornecimento de eletricidade estável, eficiente e confiável em áreas urbanas e rurais. Seu design compacto montado em poste ajuda a economizar espaço no solo, simplifica a instalação e oferece suporte a redes de distribuição de energia econômicas.

Princípio de funcionamento

Um transformador montado em poste opera com base no princípio da indução eletromagnética.

Entrada de alta tensão

A eletricidade de média ou alta tensão é fornecida ao enrolamento primário através de linhas aéreas de distribuição.

Geração de Campo Magnético

Quando a corrente alternada flui através do enrolamento primário, ela cria um campo magnético variável dentro do núcleo do transformador.

Transformação de Tensão

Este campo magnético induz tensão no enrolamento secundário. Com base na relação de espiras entre os enrolamentos, a tensão é reduzida para um nível utilizável mais baixo.

Fornecimento de saída estável

A eletricidade transformada de baixa tensão é então entregue a usuários residenciais, comerciais ou industriais com desempenho estável.

Aplicativos

Um transformador montado em poste de 37,5 KVA foi projetado para sistemas de distribuição de carga baixa a média, reduzindo com eficiência a eletricidade de média tensão para baixa tensão utilizável para os usuários finais. É amplamente utilizado nos seguintes cenários:

Distribuição de energia residencial

Ideal para bairros residenciais, casas rurais e pequenas comunidades, fornecendo eletricidade estável para iluminação, eletrodomésticos e consumo diário de energia.

Projetos de Eletrificação Rural

Comumente utilizado na expansão da rede rural e em sistemas de fornecimento de energia em áreas remotas devido à sua instalação simples e baixos requisitos de manutenção.

Sistemas de Energia Agrícola

Adequado para fazendas, sistemas de irrigação, instalações pecuárias e estufas, alimentando bombas de água, motores e máquinas agrícolas.

Pequenas instalações comerciais

Amplamente aplicado em pequenos escritórios, lojas de varejo, postos de gasolina, oficinas e instalações de armazenamento para fornecimento estável de eletricidade comercial.

Aplicações Industriais Leves

Usado em pequenas fábricas, oficinas de processamento e instalações de manutenção com demanda moderada de energia.

Projetos de fornecimento de energia temporário

Comum em canteiros de obras e projetos temporários de engenharia externa que exigem distribuição de energia flexível e confiável.

Vamos ver como o GANGBIAN realmente constrói um.

Etapa 1: Fabricação do núcleo

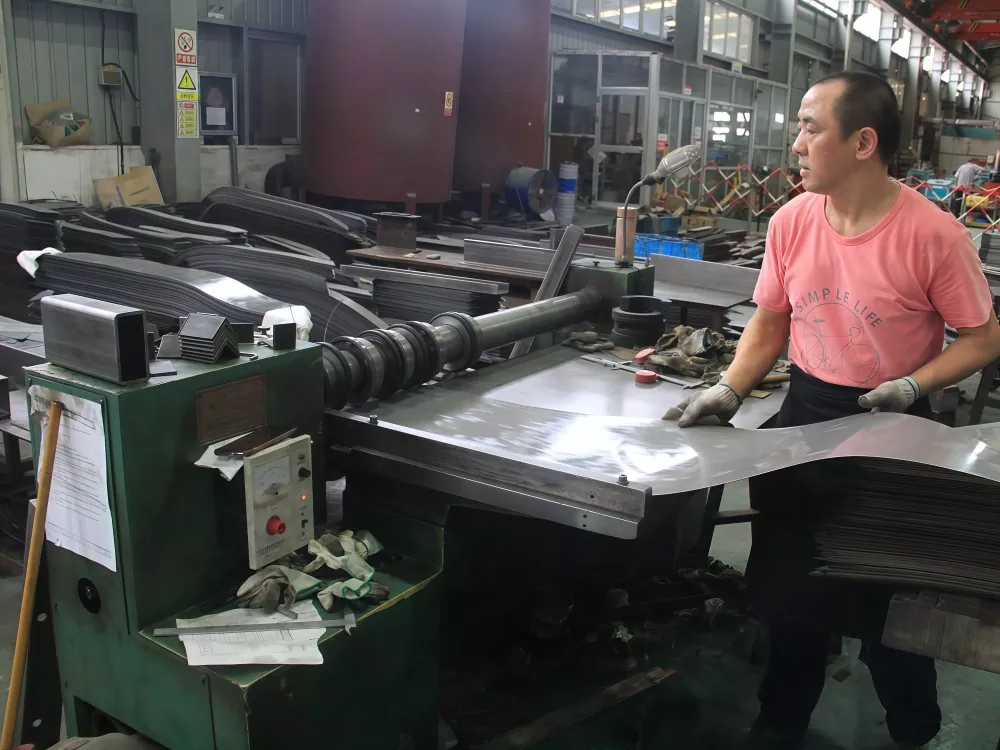

O núcleo começa com aço silício de grão orientado. Ótimas propriedades magnéticas, mas é frágil – você não pode estampar como o aço normal.

Cortamos as folhas em dimensões específicas e depois as empilhamos camada por camada em equipamentos especializados. As juntas de cada camada são deslocadas daquela abaixo, o que mantém ao mínimo as lacunas de ar no caminho magnético. Assim que atingimos a espessura desejada, toda a pilha é fixada firmemente e impregnada a vácuo para travar tudo no lugar.

O processo de fabricação do transformador depende desta etapa. Fator de empilhamento, planicidade da superfície, pressão de fixação – perca qualquer um deles e as perdas sem carga ultrapassarão as especificações.

Etapa 2: Enrolamento

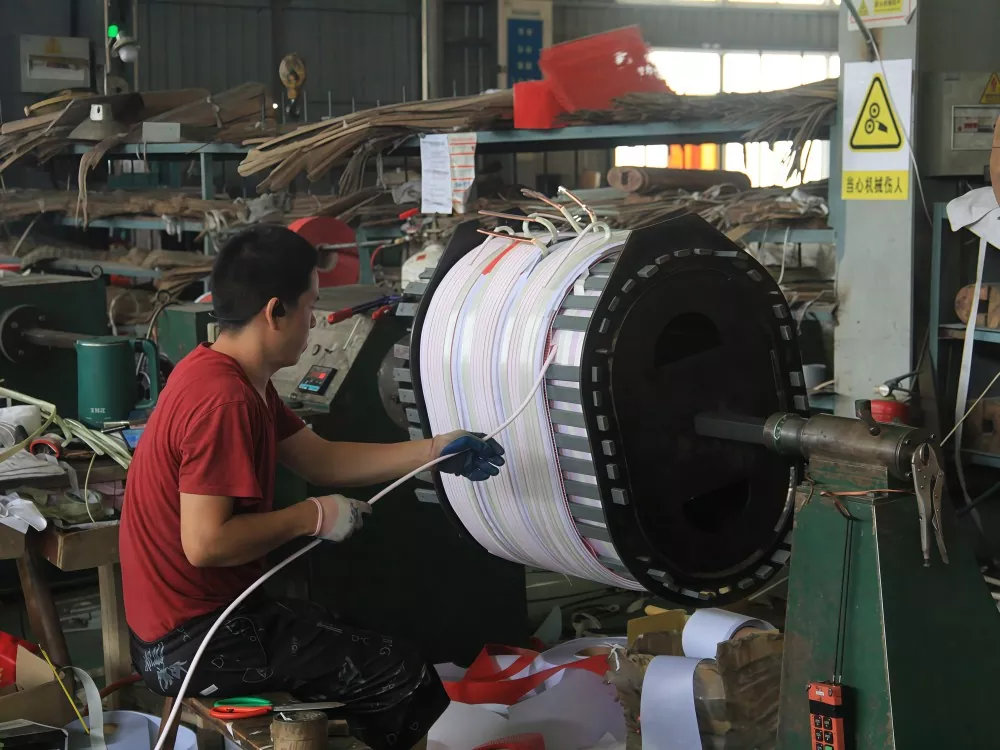

É aqui que a coisa fica crítica. A oficina de bobinagem funciona com temperatura e umidade controladas. Os operadores sentam-se em frente às máquinas de enrolamento, alimentando o fio de cobre no formador da bobina, passo a passo, mantendo-o uniforme e apertado.

O transformador montado em poste de 37,5 kva da GUANGBIAN usa enrolamento de cobre puro - não alumínio. Nós os fabricamos em nossas instalações na China e cada detalhe é importante: bitola do fio, número de voltas, padrão de camadas. Vento muito solto, a bobina não tem resistência mecânica. Vento muito forte, você esmaga o isolamento.

Depois de enrolada, a bobina passa por impregnação a vácuo. O verniz isolante penetra em cada lacuna, travando as voltas no lugar e dando ao enrolamento rigidez dielétrica e melhor dissipação de calor.

Etapa 3: montagem do núcleo e da bobina

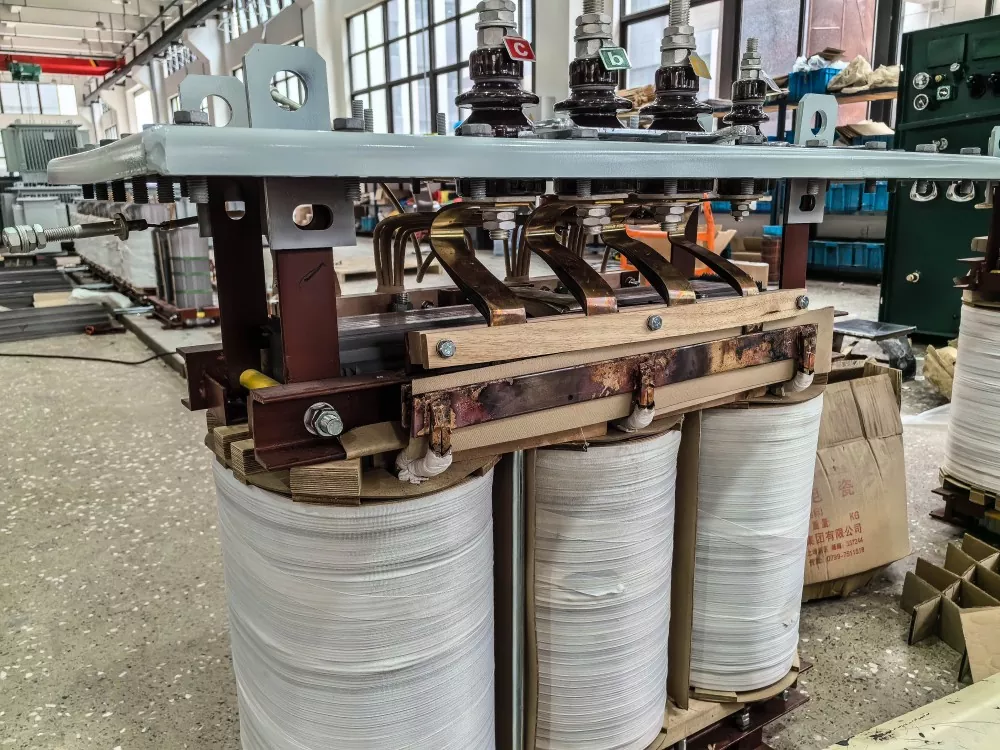

As bobinas enroladas deslizam sobre as pernas centrais. Os espaçadores de isolamento entram, os cabos são conectados e toda a parte ativa toma forma. As folgas entre os enrolamentos devem atender aos padrões – não há atalhos aqui.

Depois de montada, a parte ativa passa imediatamente pelos testes de fábrica do transformador: teste de tensão de resistência e medição de resistência CC. Qualquer coisa errada, mesmo que ligeiramente, fica presa nesta fase.

Etapa 4: montagem do tanque

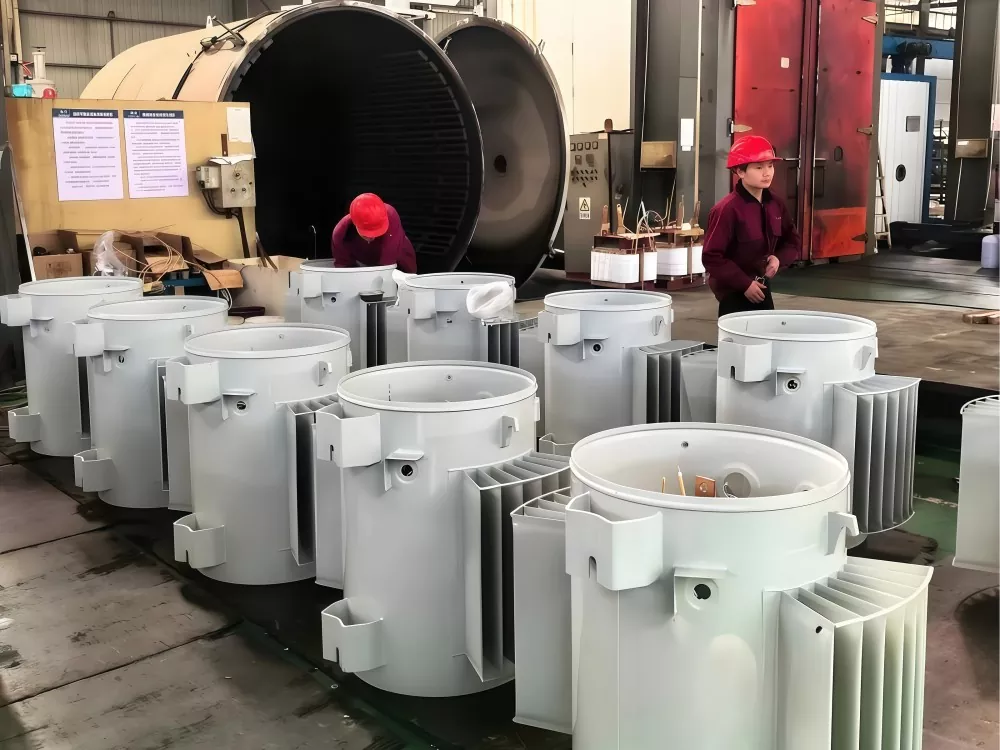

A parte ativa passa na inspeção? Ele é baixado para o tanque. O tanque é a carcaça do transformador – preenchido com óleo isolante que cumpre dupla função: barreira dielétrica e líquido refrigerante.

Usamos óleo isolante mineral de alta qualidade na GUANGBIAN. Desidratado e desgaseificado antes de entrar. O tanque em si é uma construção soldada e cada costura de solda é inspecionada por raios X. Não são permitidos vazamentos.

Etapa 5: teste final

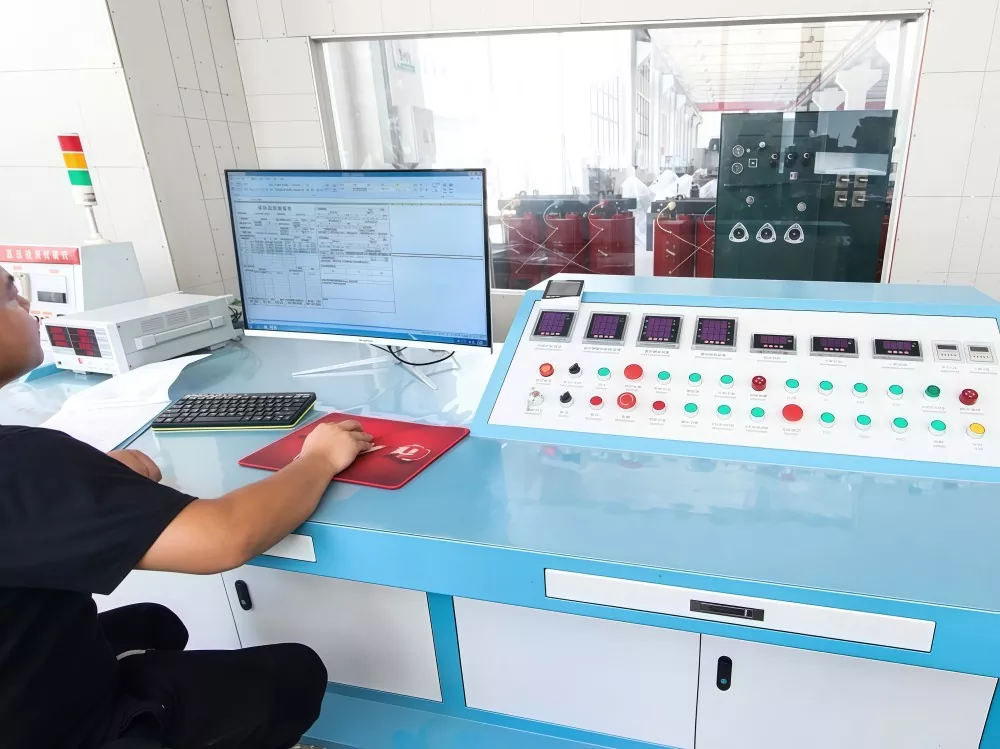

Antes de qualquer unidade sair da fábrica, ela passa por uma rotina completa de testes:

Teste sem carga: Ligamos sem nada conectado no lado secundário. As leituras atuais e de perdas nos dizem se o núcleo está se comportando. Em um transformador montado em poste de 37,5 kva, a perda sem carga deve ser ≤113W ou menos.

Teste de carga: coloque carga nominal total nele e observe os números. A perda de carga permanece em ≤413W e a subida de temperatura não ultrapassa 65°C.

Teste de tensão suportável: 21kV na frequência de potência no enrolamento de alta tensão por um minuto completo. 10kV no lado de baixa tensão. Se o isolamento persistir, seguimos em frente.

Teste de tensão de impulso: Um pico de 60kV atinge o primário, 30kV atinge o secundário. Isso informa se o transformador com enrolamento de cobre poderia lidar com um raio real.

Teste de óleo isolante: Tensão de ruptura, teor de umidade, fator de dissipação – cada um tem que passar.

Todos os testes estão claros? Então – e só então – ele ganha o selo de fábrica.

Etapa 6: Embalagem e envio

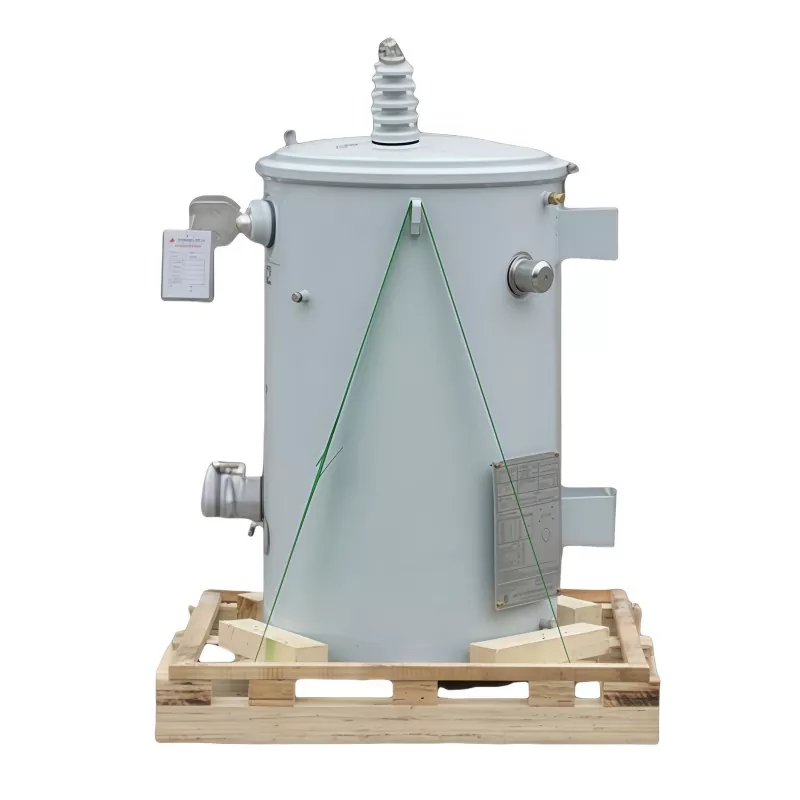

Passou em todos os testes? O transformador recebe uma cobertura à prova de umidade, amarrada em um palete de madeira e pronta para envio. Cada unidade GANGBIAN possui um número de série exclusivo – visível na placa de identificação e na base. Rastreie esse número e você encontrará a data de produção, os registros dos testes e até mesmo o lote de matéria-prima utilizado.

Agora você já entendeu. Um transformador montado em poste de 37,5 KVA não é apenas metal e fio misturados. O processo de fabricação do transformador envolve artesãos reais e pessoas reais prestando atenção em cada etapa. O preço é importante, mas a capacidade de produção e o controle de qualidade são mais importantes.

Por que usar um transformador montado em poste?

Comparados aos transformadores montados no solo, os transformadores montados em poste oferecem várias vantagens significativas:

Instalação que economiza espaço

Instalado em postes, eliminando a necessidade de espaço no solo ou salas de transformadores dedicadas.

Menor custo de infraestrutura

Reduz os custos de construção, evitando a necessidade de fundações, cercamentos ou obras civis adicionais.

Eficiente para Distribuição Rural

Altamente adequado para áreas rurais e remotas onde redes de distribuição aéreas são comumente usadas.

Fácil acesso para manutenção

Montado a uma altura conveniente para inspeção, manutenção e substituição, reduzindo o tempo de inatividade.

Segurança aprimorada

A instalação elevada reduz os riscos de contato acidental, vandalismo e danos ambientais.

Operação externa confiável

Projetado com recursos resistentes às intempéries e à corrosão para desempenho externo de longo prazo.

Perfeito para redes elétricas aéreas

Amplamente utilizado em sistemas de distribuição aérea como uma solução de energia econômica e eficiente.

Quer ver por si mesmo? A GUANGBIAN fabrica em nossa fábrica na China e recebemos visitas à fábrica. Entre em contato para agendar um tour.
