Transformador montado em pólo único SWER

O transformador montado em pólo único SWER da Zhejiang Guangbian Electric Power Technology Co., Ltd é uma solução de distribuição de alta eficiência projetada para sistemas de energia rurais e remotos de retorno à terra de fio único (SWER). Com mais de 20 anos de experiência na fabricação de transformadores e total conformidade com os padrões globais, a Guangbian oferece conversão de tensão estável, segura e econômica para ambientes fora da rede e com rede fraca.

O que é um transformador SWER montado em pólo único?

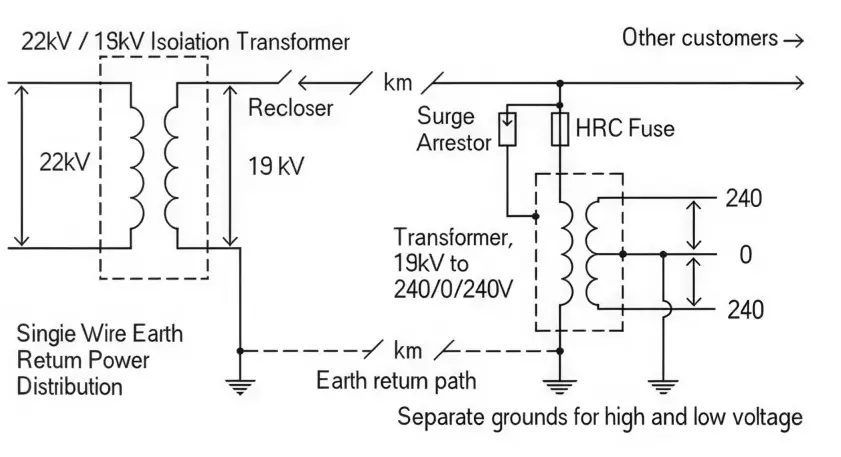

Um transformador SWER montado em pólo único é um transformador de distribuição especializado montado em poste usado em sistemas de retorno à terra de fio único, normalmente implantado em projetos de eletrificação rural onde a infraestrutura trifásica tradicional não está disponível.

Ele reduz com eficiência a energia de distribuição de média tensão para baixa tensão utilizável para aplicações residenciais, agrícolas e pequenas indústrias.

É amplamente utilizado em redes remotas devido a:

● Estrutura de instalação simplificada

● Custo de infraestrutura reduzido

● Alta eficiência na distribuição de longa distância

● Forte adaptabilidade em terrenos rurais

O que torna este transformador SWER diferente?

A maioria dos transformadores padrão não são projetados tendo em mente os princípios operacionais do SWER. O resultado? Quebra prematura do isolamento, instabilidade de tensão, falhas nas inspeções e vida útil drasticamente reduzida. A GUANGBIAN projetou esta unidade especificamente para as demandas das redes SWER – eliminando esses pontos problemáticos desde o início.

O que diferencia esta unidade?

Projeto de enrolamento ajustado para serviço SWER:

O enrolamento do transformador montado em pólo único SWER é otimizado para condições de tensão específicas do SWER em vez de usar uma estrutura de isolamento uniforme.

Projeto de isolamento gradiente do terminal A (linha) ao terminal X (terra)

Um terminal reforçado para tensão contínua de tensão de linha

Isolamento progressivo compatível com os níveis reais de tensão do enrolamento

Terminal X reforçado para conexão direta ao aterramento do pólo

Construído para condições de tensão SWER assimétricas, diferentemente dos transformadores padrão

Este projeto melhora a confiabilidade e a segurança do isolamento em sistemas de distribuição SWER rurais.

Os transformadores monofásicos tradicionais usam semi-isolamento uniforme em ambos os terminais. No serviço SWER, isso significa que a tensão de isolamento essencialmente duplica – e a falha normalmente ocorre dentro de 3 a 5 anos. A abordagem dedicada da GUANGBIAN mantém a tensão de isolamento dentro dos limites do projeto durante toda a vida útil do transformador.

Como a configuração do aterramento mantém a tensão estável？

● A seção transversal do terminal de aterramento superdimensionada reduz a resistência do caminho de aterramento e melhora a estabilidade do retorno de corrente

● A resistência mais baixa ajuda a evitar riscos de conexões soltas e superaquecimento local

● Garante um caminho de corrente SWER de circuito fechado estável com flutuação de tensão de saída dentro de ±2%

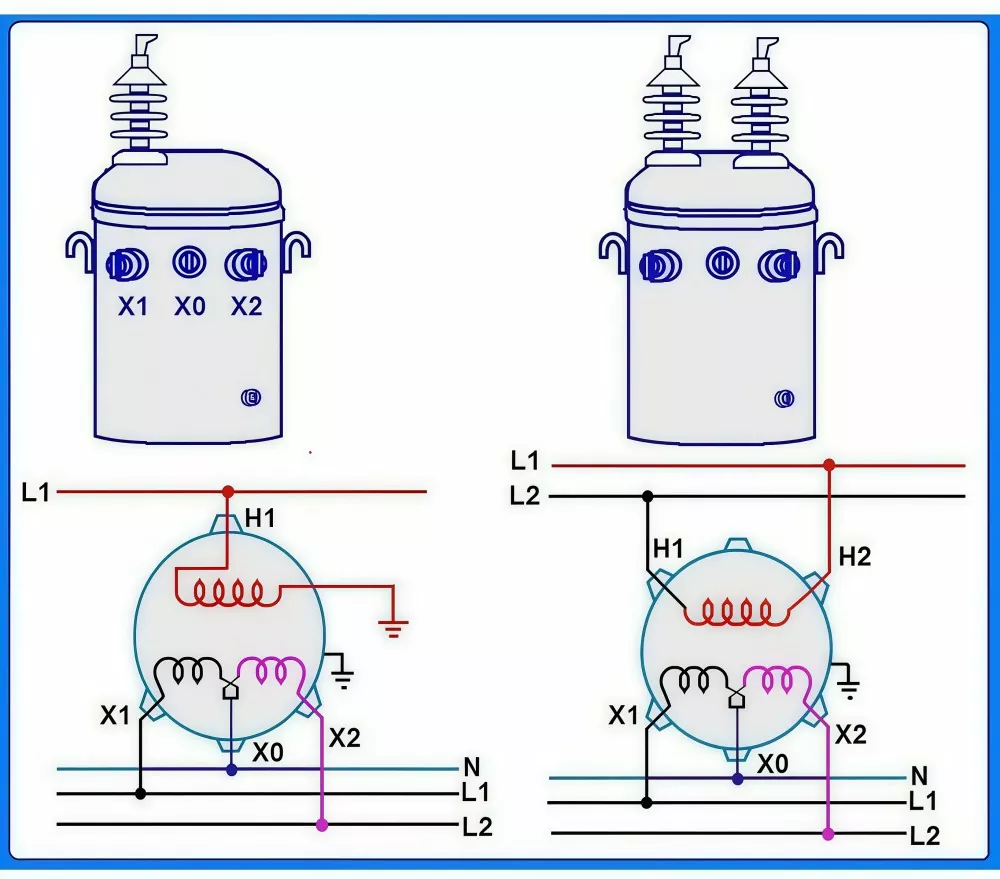

● Os enrolamentos seguem os padrões de rotulagem de terminais IEC A/X, evitando erros de fiação, como polaridade invertida e garantindo a instalação correta do SWER

Regulação de tensão de longa distância:

● Equipado com um comutador de derivação sem carga de 5 posições (faixa de 18kV–20kV)

● Compensa a queda de tensão em longas linhas de distribuição SWER

● Mantém uma saída estável de 240 V do início ao fim da linha

● Todas as configurações de torneira são calibradas de fábrica de acordo com os padrões de precisão IEC

Isto garante desempenho consistente e proteção de equipamentos downstream em redes de energia rurais de longa distância.

Como se comporta em condições difíceis?

A caixa selada imersa em óleo mantém a água e a poeira afastadas, suporta oscilações de temperatura e evita a exposição aos raios UV. Ele funciona de -40°C até +55°C - portanto, planaltos de alta altitude, pastagens abertas, áreas arborizadas e planícies desérticas ficam dentro de sua janela de operação sem quaisquer modificações especiais.

O resfriamento ONAN - abreviação de óleo natural, ar natural - não depende de ventiladores, nem de bombas, nem de nada que gire ou se desgaste. Depois de aparafusado ao poste, ele praticamente cuida de si mesmo. Para as equipes que trabalham fora do caminhão de serviço mais próximo, isso se traduz em custos de manutenção muito mais baixos ao longo da vida útil da unidade.

Atendendo aos padrões internacionais

Cada unidade é projetada, construída e testada de acordo com a IEC 60076 – o padrão mundialmente reconhecido para transformadores de potência. A papelada e a rastreabilidade estão em vigor desde o chão de fábrica.

Relatórios completos de testes de fábrica acompanham cada transformador – úteis quando você está licitando projetos ou precisa passar por uma inspeção.

Os sistemas SWER veem faltas à terra monofásicas de maneira diferente das redes padrão. Este transformador é classificado para suportar 20 vezes sua corrente nominal por 2 segundos completos sob essas condições de falha – quando combinado com proteção de linha padrão, ele elimina falhas rapidamente e evita danos ao equipamento.

Onde é usado?

O transformador montado em pólo único SWER é ideal para fornecimento de energia rural e remota de baixo custo e de longa distância:

● Eletrificação rural: abastecendo residências isoladas com custo de construção de linha até ~70% menor em comparação com sistemas convencionais

● Locais remotos não tripulados: torres de telecomunicações, estações meteorológicas, pontos de monitoramento de florestas/incêndios, postos de fronteira

● Agricultura: bombas de irrigação, sistemas pecuários, estufas e equipamentos agrícolas dispersos

● Campos de construção e mineração: energia temporária para rodovias, ferrovias e operações de mineração antes da extensão da rede

● Ilhas e instalações fora da rede: pequenos resorts, postos de guardas florestais e infraestrutura turística remota

Uma solução prática para áreas onde a extensão de redes trifásicas convencionais não é rentável.

Por que a unidade GUANGBIAN SWER tem melhor desempenho？

Os transformadores padrão muitas vezes apresentam dificuldades em sistemas SWER, levando a tensões no isolamento, instabilidade de tensão e maiores necessidades de manutenção.

O transformador montado em pólo único GUANGBIAN SWER foi projetado especificamente para operação SWER:

● Enrolamento específico e projeto de isolamento para condições SWER

● Estrutura de aterramento otimizada para corrente de retorno estável

● Melhor estabilidade de tensão e confiabilidade do sistema

● Redução de problemas de manutenção e maior vida útil

● Conformidade mais fácil com os requisitos de inspeção

● Projetado para aplicações SWER do mundo real, não adaptado de modelos de transformadores convencionais.

Padrões Globais e Garantia de Qualidade

Zhejiang Guangbian Electric Power Technology Co., Ltd construiu uma base técnica sólida desde 2004, evoluindo de um fabricante doméstico de transformadores para um fornecedor global.

As principais vantagens incluem:

● Mais de 20 anos de experiência em engenharia de transformadores

● Equipe de engenharia certificada com experiência em padrões internacionais

● Sistema de produção multi-oficina garantindo rastreabilidade total do processo

● Melhoria contínua em design, eficiência e conformidade de segurança

● Operações de exportação independentes estabelecidas em 2020

Isso garante que cada transformador montado em pólo único SWER atenda às expectativas globais de confiabilidade e segurança.

Nossa fábrica

Oficina de chapa metálica

Oficina de enrolamento de folha

Oficina de enrolamento

Oficina de forno de enrolamento

Oficina de montagem de transformadores

Oficina de comissionamento de transformadores
