Como um transformador montado em poste de 75KVA melhora a distribuição de energia?

Resumo do artigo

Selecionar o transformador de distribuição correto envolve muito mais do que escolher um número como 75KVA. O transformador deve corresponder à tensão primária, tensão secundária, configuração de fase, carga esperada, condições ambientais, requisitos de proteção, estrutura de instalação e padrões elétricos aplicáveis. Um transformador montado em poste de 75KVA devidamente selecionado pode fornecer uma solução eficiente e prática onde a energia elétrica precisa ser transformada perto do ponto de consumo.

Neste artigo, examinamos como funciona uma unidade de 75 KVA, por que sua configuração compacta montada em poste é útil, como seus materiais de núcleo e enrolamento influenciam o desempenho, o que significam as especificações de eficiência e como os engenheiros de projeto podem evitar erros comuns de dimensionamento e instalação. Também explicamos como a Guangbian aborda a fabricação e a customização para diferentes redes de distribuição.

Índice

1. Compreendendo o transformador montado em poste de 75KVA
2. Como funciona um transformador montado em poste de 75KVA
3. Configuração de capacidade e fase
4. Seleção de tensão primária e secundária
5. Núcleo, Enrolamentos, Isolamento e Resfriamento
6. Parâmetros de desempenho importantes
7. Onde um transformador montado em poste de 75KVA é usado
8. Como selecionar o transformador certo
9. Considerações sobre instalação e manutenção
10. Como Guangbian apoia projetos de transformadores
11. Perguntas frequentes
12. Conclusão

Esboço do artigo

• Definir a finalidade e a estrutura de um transformador de distribuição de 75KVA.
• Explique o processo básico de transformação eletromagnética.
• Discuta a compatibilidade de capacidade, fase e tensão.
• Examine os materiais e o método de resfriamento que influenciam a confiabilidade operacional.
• Explique perda sem carga, perda de carga, impedância e corrente de excitação.
• Identifique aplicações adequadas e requisitos comuns do projeto.
• Forneça uma lista de verificação prática de seleção e manutenção.
• Responda a perguntas comuns sobre compras e engenharia.

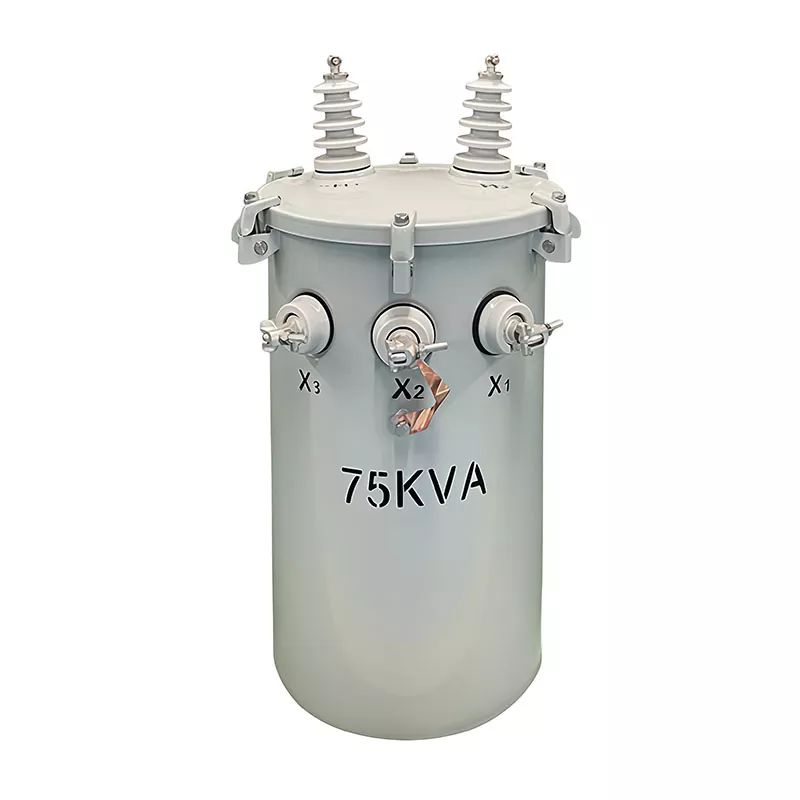

Compreendendo o transformador montado em poste de 75KVA

Um transformador montado em poste de 75KVA é um transformador de distribuição destinado a reduzir a eletricidade de média tensão para uma tensão mais baixa adequada para os usuários finais. Ao contrário de um grande transformador de subestação instalado em uma fundação, uma unidade montada em poste é posicionada em um poste ou em uma estrutura de distribuição aérea adequada. Este arranjo coloca o transformador próximo à carga elétrica, minimizando ao mesmo tempo os requisitos de terreno.

O termo75KVAdescreve a potência aparente do transformador. KVA, ou quilovolt-amperes, representa a combinação de tensão e corrente que o transformador foi projetado para suportar. Não deve ser interpretado como uma recomendação para operar a unidade continuamente em sua classificação máxima sob todas as condições.

No planejamento prático da distribuição, os engenheiros normalmente consideram a demanda esperada, a diversidade de carga, a expansão futura, a temperatura ambiente, os harmônicos e as condições operacionais antes de determinar se 75KVA fornece capacidade suficiente. A avaliação adequada da carga é essencial porque tanto a sobrecarga persistente como o sobredimensionamento desnecessário podem aumentar os custos do ciclo de vida.

A Guangbian produz soluções de transformadores montados em poste de 75KVA para diferentes requisitos de distribuição, incluindo configurações de tensão personalizadas para mercados internacionais. O produto é projetado para distribuição de energia externa e pode ser adaptado de acordo com o sistema elétrico e especificações do projeto.

Como funciona um transformador montado em poste de 75KVA

O princípio de funcionamento é baseado na indução eletromagnética. A energia elétrica entra no enrolamento primário do transformador com uma tensão de distribuição mais alta. A corrente alternada produz um fluxo magnético variável dentro do núcleo do transformador. Este fluxo magnético induz tensão no enrolamento secundário.

A relação entre os enrolamentos primário e secundário determina a relação de transformação de tensão. Se a tensão primária for significativamente maior que a tensão secundária, o transformador reduz a tensão enquanto aumenta a corrente disponível de acordo com a relação de potência e as perdas normais do transformador.

Uma sequência operacional simplificada pode ser entendida da seguinte forma:

1. A eletricidade de média tensão entra no enrolamento primário.
2. A corrente alternada estabelece o fluxo magnético no núcleo.
3. O fluxo magnético induz tensão no enrolamento secundário.
4. O enrolamento secundário fornece energia elétrica de baixa tensão.
5. O óleo do transformador transfere o calor dos componentes ativos.
6. Componentes de proteção e monitoramento ajudam a apoiar uma operação segura.

Como o transformador é instalado ao ar livre, seu invólucro, sistema de isolamento, vedação, resistência à corrosão e proteção contra intempéries são partes importantes do desempenho a longo prazo. Um projeto elétrico tecnicamente correto ainda requer proteção mecânica e ambiental adequada.

Configuração de capacidade e fase

A capacidade é uma das primeiras especificações que os compradores devem verificar, mas deve sempre ser avaliada em conjunto com a configuração das fases. Um transformador monofásico de 75KVA é adequado para determinados sistemas residenciais, de iluminação e de pequena distribuição comercial, enquanto o equipamento trifásico é normalmente selecionado quando a rede requer cargas trifásicas ou energia industrial.

Um erro importante é presumir que todo transformador de 75KVA possui características elétricas idênticas. A classificação KVA identifica apenas a capacidade. Tensão, fase, frequência, configuração de conexão, impedância, nível de isolamento e padrões aplicáveis ​​também devem ser especificados.

Seleção de tensão primária e secundária

A compatibilidade de tensão é crítica na compra de um transformador montado em poste. Por exemplo, uma configuração projetada para uma tensão de rede elétrica não pode simplesmente ser conectada a outra rede sem a confirmação de que seu sistema de isolamento, arranjo de enrolamentos, acessórios e classificações são apropriados.

Uma configuração representativa de Guangbian 75KVA usa um arranjo de tensão primária de 4160 Grd Y/2400V e uma saída secundária de 120/240V. Tais valores são específicos da aplicação e não devem ser tratados como especificações universais para cada transformador de 75KVA.

As posições dos taps também podem ser importantes quando a tensão de entrada varia. Uma configuração de tap adequadamente selecionada permite que os engenheiros compensem certas condições de tensão de alimentação enquanto mantêm uma tensão secundária adequada. A faixa exata da torneira deve sempre ser confirmada em relação às especificações do projeto antes do pedido.

Núcleo, Enrolamentos, Isolamento e Resfriamento

A eficiência e a vida útil do transformador dependem muito dos materiais ativos e da qualidade de fabricação. O núcleo fornece o caminho magnético, enquanto os enrolamentos transferem energia elétrica entre os lados de alta e baixa tensão.

A configuração referenciada de 75KVA de Guangbian usa enrolamentos de cobre e aço silício de grão orientado para o núcleo. O cobre tem alta condutividade elétrica e é amplamente utilizado onde a transferência eficiente de corrente e o desempenho térmico são importantes. O aço elétrico de grão orientado ajuda a reduzir as perdas magnéticas quando processado e montado adequadamente.

A unidade usa um design imerso em óleo com resfriamento ONAN, que significa Óleo Natural, Ar Natural. O óleo do transformador circula naturalmente à medida que absorve o calor do núcleo e dos enrolamentos. O calor é então transferido através da superfície do tanque para o ar circundante. A ausência de bombas ou ventiladores forçados pode simplificar o sistema de refrigeração e reduzir o número de componentes auxiliares.

Entretanto, equipamentos imersos em óleo requerem atenção cuidadosa à integridade do tanque, vedação, buchas, condição do óleo e proteção ambiental. A inspeção regular ajuda a identificar vazamentos, corrosão, superaquecimento ou deterioração das conexões antes que esses problemas se tornem falhas graves.

Parâmetros de desempenho importantes

Uma ficha técnica de transformador contém vários valores que afetam diretamente o desempenho operacional. Compreender esses números ajuda as equipes de compras a comparar os produtos com mais precisão, em vez de focar apenas no preço de compra.

Perdas mais baixas podem contribuir para uma melhor eficiência do ciclo de vida, especialmente para transformadores que permanecem energizados por longos períodos. É por isso que a perda sem carga merece atenção mesmo quando a carga conectada varia significativamente ao longo do dia.

A impedância é igualmente importante para o projeto do sistema. Influencia a queda de tensão sob carga e a corrente disponível durante faltas. Os engenheiros de proteção devem, portanto, usar o valor de impedância verificado pelo fabricante ao coordenar os equipamentos de proteção a montante e a jusante.

Onde um transformador montado em poste de 75KVA é usado

Uma capacidade de 75 KVA pode atender a uma ampla gama de requisitos de distribuição menores. Sua instalação suspensa compacta o torna particularmente útil onde a disponibilidade de terreno, o custo de instalação e a proximidade da carga são considerações importantes.

• Comunidades residenciais:fornecer eletricidade de baixa tensão a grupos de residências onde a demanda calculada é apropriada.
• Eletrificação rural:apoiar o acesso à electricidade em áreas onde a distribuição aérea continua a ser prática.
• Iluminação de ruas e áreas:fornecimento de distribuição local de baixa tensão para redes de iluminação.
• Pequenas instalações comerciais:atendendo lojas, escritórios, edifícios de serviços e outras cargas elétricas moderadas.
• Escolas e equipamentos públicos:fornecendo distribuição localizada onde o perfil de carga corresponde à capacidade do transformador.
• Pequenas aplicações industriais:suportando cargas industriais auxiliares ou de baixa demanda adequadas.
• Projetos de infraestrutura:fornecendo transformação de energia localizada para projetos públicos e de serviços públicos selecionados.

A aplicação mais adequada depende do cálculo real da carga. Um transformador não deve ser selecionado simplesmente porque 75KVA parece próximo do consumo esperado. Correntes de partida, cargas do motor, demanda sazonal, fator de potência, expansão futura e diversidade de carga devem ser consideradas.

Como selecionar o transformador certo

A escolha do transformador montado em poste de 75KVA correto começa com a definição do ambiente elétrico completo. A lista de verificação a seguir pode ajudar os compradores a evitar incompatibilidades dispendiosas de especificações.

1. Calcule a carga esperada.Determine a demanda normal, a demanda de pico, os requisitos de partida do motor e a potencial expansão futura.
2. Confirme a tensão primária.Combine o transformador com a rede de distribuição da concessionária.
3. Confirme a tensão secundária.Certifique-se de que a saída corresponda ao equipamento conectado e ao sistema elétrico local.
4. Escolha a configuração de fase correta.Os sistemas monofásicos e trifásicos têm requisitos de aplicação diferentes.
5. Verifique a frequência.Verifique se o transformador foi projetado para a frequência da rede.
6. Revise a impedância.Confirme a compatibilidade com cálculos de corrente de falta e coordenação de proteção.
7. Revise os requisitos de isolamento.Considere a tensão do sistema e as condições ambientais.
8. Considere o ambiente de instalação.Temperatura, umidade, altitude, vento, exposição ao sal, poeira e corrosão podem influenciar os requisitos do projeto.
9. Verifique os padrões aplicáveis.Certifique-se de que a documentação e os testes do transformador atendam aos requisitos do mercado de destino.
10. Discuta a personalização antes da produção.Um fabricante deve confirmar parâmetros técnicos em vez de confiar em suposições.

Considerações sobre instalação e manutenção

A instalação correta é essencial para uma operação confiável do transformador. Os equipamentos montados em postes devem ser sustentados por uma estrutura adequada, capaz de suportar o peso mecânico e as forças ambientais. As distâncias elétricas, o aterramento, as conexões dos condutores, os dispositivos de proteção e o acesso para manutenção também devem ser considerados de acordo com os requisitos locais aplicáveis.

Antes da energização, os técnicos devem verificar as informações da placa de identificação, conexões, aterramento, condição de isolamento, fixadores mecânicos, buchas e componentes de proteção. Os procedimentos de teste devem seguir as especificações do projeto e os padrões aplicáveis.

Após o comissionamento, as inspeções de rotina podem ajudar a detectar problemas em desenvolvimento. O pessoal de manutenção deve prestar especial atenção a:

• Vazamento de óleo ou alterações incomuns no nível de óleo
• Corrosão no tanque, acessórios ou peças de montagem
• Buchas danificadas ou contaminadas
• Conexões elétricas soltas
• Aumento anormal da temperatura
• Ruído ou vibração incomum
• Sinais de superaquecimento ou descoloração
• Condição das conexões de aterramento
• Danos causados ​​por condições climáticas severas ou impacto externo

Os transformadores imersos em óleo requerem atenção especial no controle de vazamentos. Um pequeno vazamento não deve ser simplesmente ignorado porque pode indicar deterioração de uma vedação, bucha, solda, gaxeta ou componente do tanque. A investigação imediata pode reduzir o risco de danos ao equipamento, interrupção do serviço e problemas ambientais.

Como Guangbian apoia projetos de transformadores

A consistência de fabricação é especialmente importante para transformadores de distribuição porque pequenos desvios no enrolamento, na montagem do núcleo, no isolamento, na vedação ou nos testes podem afetar o desempenho em campo a longo prazo. A Guangbian segue um processo de produção em vários estágios para suas soluções de transformadores montados em poste de 75KVA.

O fluxo de trabalho de fabricação inclui processamento do núcleo, produção de enrolamentos, fabricação e soldagem de tanques, secagem a vácuo, montagem, enchimento e vedação de óleo, testes elétricos, inspeção final e embalagem. Cada estágio aborda um aspecto diferente da confiabilidade do transformador.

A Guangbian também fornece soluções personalizadas de transformadores para diferentes mercados e sistemas de distribuição. Para projetos que exigem configurações específicas de tensão, arranjos de fases, padrões, acessórios ou documentação, os requisitos técnicos devem ser confirmados antes do início da produção.

Perguntas frequentes

O que significa 75KVA em um transformador?

75KVA é a potência aparente do transformador. Descreve a capacidade elétrica do transformador e não a quantidade de energia que ele sempre consumirá. A carga operacional real depende do equipamento conectado, do fator de potência, do perfil de carga e das condições do sistema.

Um transformador de 75KVA é adequado para distribuição de energia residencial?

Pode ser adequado para distribuição residencial quando a demanda calculada for compatível com a capacidade e configuração elétrica do transformador. Os engenheiros devem considerar o número de consumidores, o pico de demanda, a diversidade, as cargas dos motores, os equipamentos de aquecimento e resfriamento e o potencial crescimento futuro.

Que tensão secundária um transformador montado em poste de 75KVA pode fornecer?

A tensão secundária não é determinada apenas pela classificação de 75KVA. Deve ser especificado de acordo com o sistema elétrico de destino. Uma configuração representativa da Guangbian fornece saída secundária de 120/240 V, mas outras configurações de tensão podem ser necessárias para diferentes mercados.

Por que o cobre é usado nos enrolamentos do transformador?

O cobre fornece alta condutividade elétrica e bom desempenho térmico. Essas propriedades o tornam um material de enrolamento amplamente utilizado em transformadores de distribuição, onde a transferência confiável de corrente e a operação eficiente são importantes.

O que é resfriamento ONAN?

ONAN significa Óleo Natural, Ar Natural. O óleo do transformador circula naturalmente à medida que absorve o calor do núcleo e dos enrolamentos, enquanto o calor é transferido do tanque do transformador para o ar circundante sem bombas ou ventiladores forçados.

O que deve ser verificado antes de adquirir um transformador de 75KVA?

Os compradores devem confirmar a capacidade nominal, fase, tensão primária, tensão secundária, frequência, impedância, requisitos de isolamento, método de resfriamento, ambiente de instalação, padrões aplicáveis, acessórios, requisitos de teste e documentação de entrega.

Guangbian pode personalizar um transformador montado em poste de 75KVA?

A Guangbian pode fornecer soluções de transformadores personalizadas com base nos requisitos do projeto. Os clientes devem fornecer especificações elétricas detalhadas e requisitos do mercado de destino para que a equipe de engenharia possa determinar a configuração apropriada.

Como melhorar a vida útil de um transformador montado em poste?

Dimensionamento apropriado, instalação correta, proteção adequada, carregamento adequado, inspeção regular, aterramento eficaz e atenção imediata a temperaturas anormais, ruído, vazamento de óleo ou condições elétricas podem contribuir para uma operação confiável a longo prazo.

Conclusão

Um transformador montado em poste de 75KVA pode ser uma solução eficaz para distribuição de energia localizada de média a baixa tensão quando suas especificações elétricas e mecânicas correspondem corretamente ao projeto. Sua instalação suspensa pode reduzir os requisitos de terreno, enquanto um sistema de resfriamento ONAN imerso em óleo fornece uma abordagem direta ao gerenciamento de calor para aplicações externas.

Contudo, a capacidade por si só nunca deve determinar a decisão de compra. Tensão primária e secundária, configuração de fase, frequência, impedância, perdas, isolamento, condições ambientais, estrutura de instalação, proteção e padrões aplicáveis, todos influenciam se um transformador terá desempenho confiável em campo.

Guangbiancombina experiência na fabricação de transformadores com soluções de produtos customizados para diferentes redes de distribuição e aplicações internacionais. Desde a produção do núcleo e do enrolamento até a fabricação do tanque, secagem, enchimento de óleo, testes elétricos e inspeção final, cada etapa contribui para a confiabilidade do transformador acabado.
