Resumo do artigo:Um transformador de isolamento configurado corretamente pode melhorar a segurança da distribuição de energia, a adaptação de tensão e a proteção de equipamentos em sistemas elétricos comerciais e industriais. OTransformador de isolamento tipo seco 50KVA com MCCBcombina isolamento do transformador, conversão de tensão, proteção integrada do disjuntor e recursos práticos de instalação em uma solução compacta. Com uma entrada trifásica de 415 V, saída trifásica de 220 V de quatro fios, enrolamentos de cobre, isolamento Classe F, tomadas de tensão de cinco posições, proteção IP23 e MCCBs integrados, esta configuração foi projetada para aplicações onde o fornecimento de energia confiável e a instalação simplificada são importantes.
Índice
Por que um transformador de isolamento do tipo seco é importante?
Como o MCCB melhora a proteção do transformador?
Quais são as principais especificações?
Como o comutador de cinco posições melhora a adaptabilidade de tensão?
Como o design integrado simplifica a instalação?
Onde um transformador de isolamento de 50KVA pode ser usado?
Como a qualidade do transformador é verificada antes da entrega?
O que os compradores devem verificar antes de fazer o pedido?
Por que escolher esta configuração de transformador?
Por que um transformador de isolamento do tipo seco é importante?
Os equipamentos elétricos nem sempre funcionam em condições ideais de energia. As diferenças de tensão entre a rede elétrica e os equipamentos a jusante, os distúrbios elétricos e a necessidade de isolamento galvânico podem influenciar a confiabilidade do sistema. Um transformador de isolamento do tipo seco fornece uma maneira prática de adaptar a tensão enquanto cria separação elétrica entre os circuitos primário e secundário.
OTransformador de isolamento tipo seco 50KVA com MCCBdeGUANGBIANé projetado em torno de uma entrada trifásica de 415 V CA e uma saída trifásica de 220 V de quatro fios. Isto torna a unidade adequada para aplicações que requerem uma alimentação trifásica controlada de 220 V a partir de uma fonte trifásica de tensão mais alta.
Ao contrário dos transformadores imersos em óleo, os projetos do tipo seco não usam óleo isolante como principal meio de resfriamento e isolamento. Isto pode torná-los atraentes para salas elétricas internas, instalações comerciais, ambientes de fabricação e outros locais onde é preferível uma instalação limpa e relativamente simples.
Como o MCCB melhora a proteção do transformador?
Uma das características mais práticas desta configuração de transformador é a integração de disjuntores em caixa moldada (MCCBs). Em vez de tratar o transformador e o equipamento de proteção como componentes completamente separados, o projeto incorpora os dispositivos de proteção no invólucro do transformador.
A unidade usa MCCBs nos lados de entrada e saída. O disjuntor do lado de entrada é conectado à alimentação de 415 V, enquanto a proteção do lado de saída é disposta para o circuito secundário trifásico de quatro fios.
Esta abordagem integrada pode proporcionar vários benefícios práticos:
- Reduz a necessidade de equipamentos de proteção externa adicionais.
- Ajuda a simplificar as conexões de cabos de entrada e saída.
- Fornece proteção contra sobrecorrente e curto-circuito para os circuitos associados.
- Cria uma instalação de transformador mais organizada.
- Pode reduzir o trabalho de fiação e instalação no local do projeto.
- Permite que o transformador e os dispositivos de proteção sejam configurados como um conjunto coordenado.
Para compradores industriais, esses detalhes são importantes porque a complexidade da instalação pode influenciar o tempo do projeto, os requisitos de mão de obra e a eficiência do comissionamento.
Quais são as principais especificações?
Compreender a configuração elétrica é essencial antes de selecionar um transformador. A tabela a seguir resume as principais especificações desta configuração de 50KVA.
| Parâmetro | Especificação |
|---|---|
| Capacidade nominal | 50 KVA |
| Fase | 3 Fase |
| Tensão de entrada | 415 Vca, trifásico |
| Tensão de saída | 220V, 3 Fase 4 Fios |
| Toque em posições | 380V/400V/415V/430V/450V |
| Freqüência | 50 Hz |
| Material de enrolamento | Cobre |
| Classe de isolamento | Classe F |
| Aumento da temperatura do enrolamento | ≤100°C |
| Nível de ruído | <60dB a 1 metro |
| Proteção de gabinete | IP23, Ventilado |
| Material do invólucro | Aço inoxidável |
| Proteção | MCCB nos lados de entrada e saída |
| Monitoramento | Voltímetro montado |
A combinação dessas especificações torna o transformador adequado para projetos onde a conversão de tensão, o isolamento elétrico e a proteção integrada precisam ser considerados em conjunto, em vez de adquiridos como componentes não relacionados.
Como o comutador de cinco posições melhora a adaptabilidade de tensão?
A tensão real da rede pode variar entre locais e condições operacionais. Um transformador projetado em torno de apenas uma tensão primária fixa pode, portanto, exigir consideração adicional quando instalado em uma área onde a tensão de alimentação difere do valor nominal.
Este modelo fornece cinco posições de derivação de tensão primária:380V, 400V, 415V, 430V e 450V. O comutador oferece à equipe de instalação maior flexibilidade ao adequar o transformador à alimentação disponível.
Por exemplo, quando as condições reais de alimentação diferem da entrada padrão de 415 V, uma derivação apropriada pode ser selecionada para ajudar a manter a tensão secundária pretendida. Este recurso é particularmente útil para projetos onde as condições de tensão de alimentação precisam ser consideradas durante a seleção do transformador.
No entanto, o comutador é do tipo desenergizado. O transformador deve estar totalmente desligado antes de alterar a posição do tap. Nunca deve ser ajustado enquanto o transformador estiver energizado.
Como o design integrado simplifica a instalação?
A instalação do transformador não envolve apenas especificações elétricas. O roteamento de cabos, o equipamento de proteção, a acessibilidade, a construção do gabinete e o comissionamento podem afetar o resultado final do projeto.
A configuração integrada do MCCB reduz a quantidade de equipamentos separados que poderiam ser necessários ao redor do transformador. A fiação de fábrica entre o transformador e seus disjuntores de proteção também pode ajudar a reduzir a quantidade de fiação de campo necessária durante a instalação.

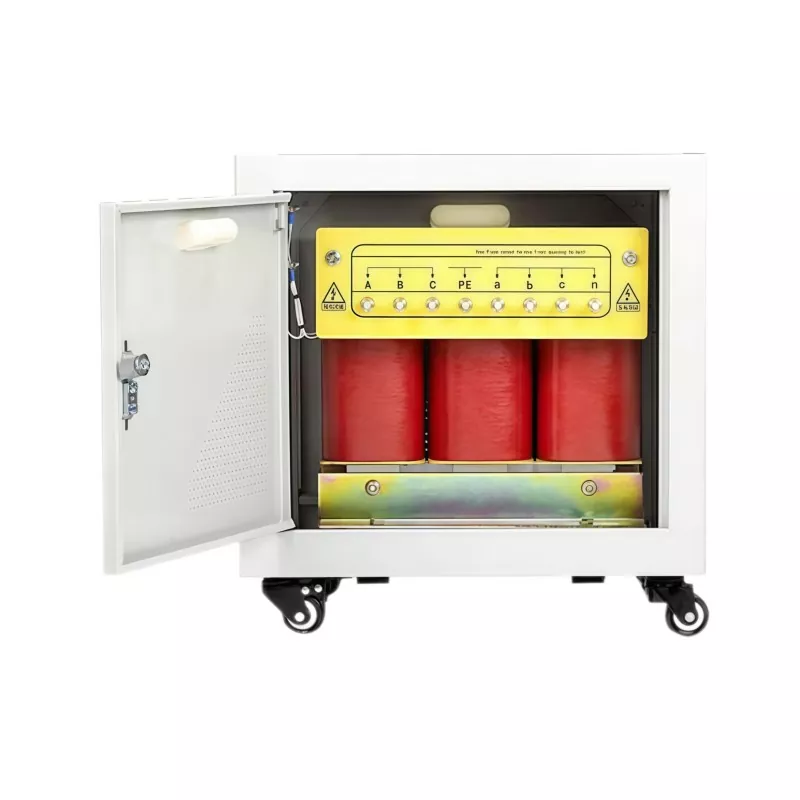

O gabinete de aço inoxidável é ventilado e classificado como IP23. A unidade também utiliza rodízios giratórios traváveis com freios, o que pode tornar o posicionamento e o movimento mais convenientes durante atividades de instalação ou manutenção.
Um voltímetro montado na frente fornece uma maneira simples de observar a tensão no compartimento de baixa tensão. Isto é útil durante o comissionamento e inspeção de rotina porque os operadores podem verificar a tensão indicada sem a necessidade de um arranjo de medição externo separado.
Onde um transformador de isolamento de 50KVA pode ser usado?
Uma capacidade de 50KVA é apropriada para muitas aplicações elétricas de média escala onde é necessária uma alimentação trifásica controlada. A adequação real deve sempre ser confirmada em relação à carga conectada, corrente de partida, ciclo de trabalho, condições ambientais e requisitos elétricos locais.
Os ambientes de aplicativos típicos podem incluir:
- Instalações de produção industrial
- Edifícios comerciais
- Salas elétricas de fábrica
- Sistemas de automação e controle
- Fontes de alimentação de máquinas
- Equipamento que requer isolamento elétrico
- Oficinas e instalações de processamento
- Sistemas de distribuição elétrica que requerem conversão de 415V para 220V
Para projetos com equipamentos sensíveis, o transformador deve ser avaliado como parte do sistema completo de distribuição de energia e não considerado como um componente isolado.
Como a qualidade do transformador é verificada antes da entrega?
O desempenho do transformador depende muito da qualidade do enrolamento, da integridade do isolamento, da precisão da relação elétrica e da consistência geral de fabricação. Por esta razão, os testes devem ser uma parte importante da avaliação do fornecedor.
De acordo com as informações do produto, a GUANGBIAN utiliza uma bancada de teste de transformador integrada antes do envio. O processo de teste inclui verificações relacionadas à resistência do enrolamento, relação de espiras, resistência de isolamento, perdas sem carga e regulação de tensão.
O processo de fabricação também segue os requisitos de testes baseados na IEC para unidades enviadas. Uma abordagem de teste documentada fornece aos compradores evidências técnicas úteis ao revisar o equipamento antes da instalação.
Para pedidos personalizados, os compradores também podem discutir requisitos de inspeção e especificações específicas do projeto com o fabricante antes da produção. Isto é particularmente importante quando o transformador deve satisfazer um ambiente de instalação ou configuração de sistema elétrico específico.
O que os compradores devem verificar antes de fazer o pedido?
Selecionar um transformador com base apenas na sua classificação KVA pode levar a uma configuração inadequada. As equipes de compras devem revisar todos os requisitos elétricos e mecânicos antes de confirmar um pedido.
Os principais pontos a serem verificados incluem:
- Tensão primária:Confirme a tensão de alimentação disponível e a configuração de fase.
- Tensão secundária:Verifique se a tensão de saída corresponde ao equipamento conectado.
- Capacidade de carga:Calcule a carga contínua e de pico esperada em vez de confiar apenas nas classificações nominais do equipamento.
- Freqüência:Confirme se o projeto requer 50 Hz, 60 Hz ou outra frequência.
- Proteção:Verifique as especificações do MCCB e determine se a proteção adicional a montante ou a jusante é exigida pelas regulamentações locais.
- Ambiente de instalação:Confirme se a proteção IP23 é suficiente para o local pretendido.
- Ajuste de tensão:Considere se um comutador de derivação multiposição é benéfico para as condições da rede local.
- Documentação:Solicite desenhos técnicos, relatórios de testes, informações de fiação e outros documentos necessários para aprovação do projeto.
Para projetos internacionais, também é útil esclarecer as dimensões de envio, embalagem, requisitos de instalação, padrões aplicáveis e procedimentos de comissionamento antes do início da produção.
Perguntas frequentes
O comutador pode ser ajustado enquanto o transformador está operando?
Não. O comutador é do tipo desenergizado e somente deve ser ajustado após o transformador estar completamente desligado. Os procedimentos adequados de segurança elétrica devem sempre ser seguidos antes de alterar a posição da torneira.
O transformador inclui MCCBs em ambos os lados?
Sim. Esta configuração integra MCCBs no gabinete do transformador, com proteção fornecida nos lados de entrada e saída. A disposição exata do disjuntor deve ser confirmada de acordo com os requisitos elétricos do projeto antes do pedido.
Ainda é necessária uma caixa de distribuição separada?
Em muitas instalações, os MCCBs integrados podem reduzir a necessidade de um gabinete de proteção separado. Contudo, os códigos elétricos locais e o projeto geral de distribuição podem exigir proteção adicional ou equipamento de comutação.
Este transformador de 50KVA é adequado para instalação externa?
O gabinete é classificado como IP23 e destina-se a locais internos ou adequadamente cobertos. Para ambientes externos totalmente expostos que envolvam chuva forte, poeira ou outras condições severas, um nível de proteção de gabinete mais alto pode ser mais apropriado.
Que tipo de material de enrolamento é usado?
O transformador usa enrolamentos de cobre. O cobre é amplamente selecionado para enrolamentos de transformadores devido à sua condutividade elétrica e adequação para transmissão confiável de energia.
O transformador pode ser personalizado?
Sim. As configurações do transformador podem ser discutidas de acordo com os requisitos do projeto, incluindo parâmetros elétricos, arranjos de proteção, configurações de derivação, requisitos de gabinete e outras considerações específicas da aplicação.
Por que escolher esta configuração de transformador?
Um transformador bem projetado deve fazer mais do que converter tensão. Deve caber no sistema elétrico, simplificar a instalação, fornecer proteção adequada e permanecer prático para operação a longo prazo. OTransformador de isolamento tipo seco 50KVA com MCCBcombina capacidade trifásica de 50KVA, conversão de tensão de 415V para 220V, enrolamentos de cobre, isolamento Classe F, ajuste de tensão de cinco posições, MCCBs integrados, construção de gabinete de aço inoxidável IP23, monitoramento de tensão e testes de fábrica em uma solução projetada.
Para compradores que procuram um fabricante de transformadores na China capaz de fornecer soluções personalizadas de transformadores de isolamento do tipo seco, a GUANGBIAN oferece uma opção prática para projetos que exigem proteção integrada e configurações específicas da aplicação. Se você estiver avaliando especificações, planejando uma nova instalação elétrica ou comparando fornecedores de transformadores, revise o Transformador de isolamento tipo seco de 50KVA com MCCB e discuta os requisitos do seu projeto diretamente com o fabricante. Para especificações de tensão, configuração MCCB, requisitos de gabinete, documentos de teste ou soluções personalizadas de transformadores,Contate-nospara receber orientação técnica e uma solução adequada à sua aplicação.
