Como um transformador de isolamento tipo seco de 150KVA pode melhorar a distribuição de energia segura e flexível

Resumo do artigo:Um transformador adequadamente selecionado pode fazer uma grande diferença na segurança da distribuição de energia, conversão de tensão, compatibilidade de equipamentos e confiabilidade do local. OTransformador de isolamento tipo seco 150KVAdeGUANGBIANfoi projetado para aplicações que exigem isolamento elétrico e distribuição de baixa tensão, com entrada de 480 V, saída trifásica de 400 V e monofásica de 230 V, enrolamentos totalmente de cobre, conexão Delta-Star, gabinete de aço inoxidável IP43, resfriamento automático de ventilador e proteção MCCB. Este artigo explica sua configuração, princípios de funcionamento, cenários de aplicação, considerações técnicas e fatores de seleção para projetos industriais e de construção.

Índice

1. O que é um transformador de isolamento tipo seco de 150KVA?
2. Quais são as principais especificações técnicas?
3. Que vantagens este transformador oferece?
4. Onde pode ser usado?
5. Como você deve selecionar a configuração correta?
6. Como ele se compara a outras opções de transformador?
7. Como é fabricado e testado?
8. Perguntas frequentes
9. Precisa de uma solução de transformador personalizada?

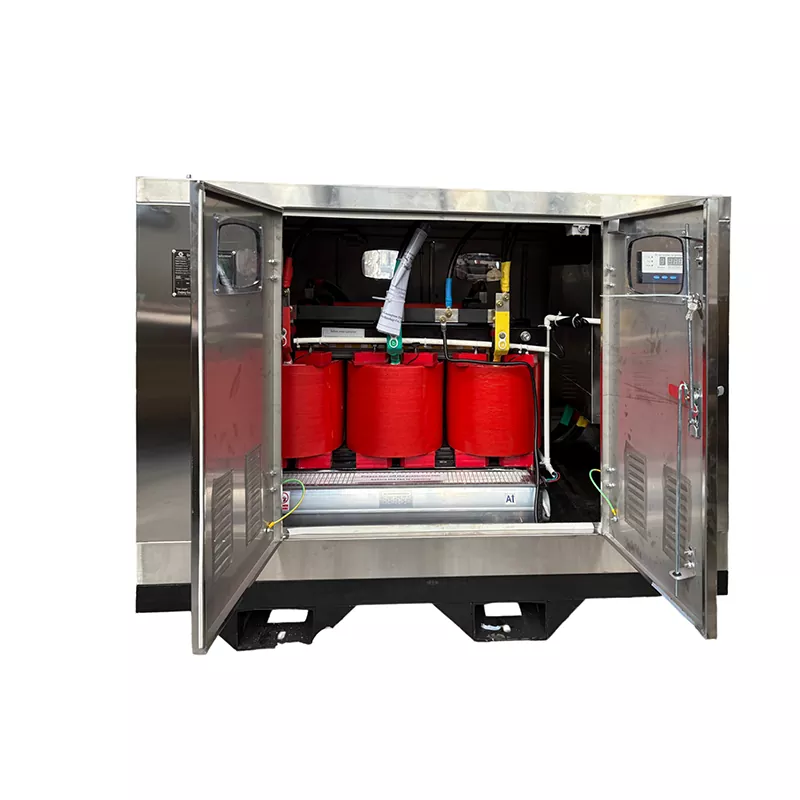

O que é um transformador de isolamento tipo seco de 150KVA?

Um transformador de isolamento do tipo seco de 150KVA é um transformador trifásico projetado para fornecer isolamento elétrico enquanto converte a energia de entrada em um nível de distribuição de baixa tensão necessário. Ao contrário dos transformadores imersos em óleo, os projetos do tipo seco utilizam isolamento sólido e arranjos de resfriamento à base de ar em vez de óleo isolante, tornando-os particularmente adequados para instalações internas e ambientes industriais ou de construção selecionados.

A configuração GUANGBIAN usa umEntrada de tensão de linha 480Ve forneceSaída 400V trifásica e 230V monofásica. Sua conexão de enrolamento Delta-Estrela (Δ-Y) permite que o lado secundário forneça um ponto neutro para distribuição monofásica enquanto suporta cargas trifásicas.

Com capacidade nominal de 150 kVA, o transformador pode atender uma mistura de máquinas e cargas elétricas auxiliares quando a demanda real do local, corrente de partida, fator de potência, fator de carga e operação simultânea forem devidamente calculados.

Quais são as principais especificações técnicas?

Compreender a configuração elétrica antes de comprar um transformador é essencial porque tensão, frequência, disposição de fases, proteção do invólucro, material do enrolamento e método de resfriamento influenciam a compatibilidade do sistema.

Esta configuração é especialmente prática quando uma fonte de energia precisa suportar máquinas trifásicas e equipamentos auxiliares monofásicos. Contudo, a capacidade indicada na placa de identificação não deve ser tratada como uma indicação de que todos os dispositivos conectados podem operar simultaneamente com potência nominal máxima.

Que vantagens este transformador oferece?

Isolamento elétrico para cargas a jusante

O isolamento separa os circuitos elétricos primários e secundários através do acoplamento do transformador. Este arranjo pode ajudar a estabelecer um sistema de energia controlado a jusante e é útil em aplicações onde o isolamento elétrico faz parte do projeto geral de distribuição.

Distribuição flexível de 400 V e 230 V

A configuração secundária Delta-Star oferece possibilidades de distribuição trifásica e monofásica. A alimentação trifásica de 400 V pode suportar equipamentos como bombas, guindastes, máquinas de solda, betoneiras e outras máquinas industriais, enquanto a alimentação de 230 V pode servir iluminação, equipamentos de escritório, ferramentas portáteis, unidades de ar condicionado e cargas auxiliares.

Enrolamentos de cobre completos

O transformador usa enrolamentos totalmente de cobre. O cobre tem resistividade elétrica relativamente baixa e condutores de cobre projetados adequadamente podem ajudar a controlar as perdas no enrolamento. O desempenho térmico real ainda depende do dimensionamento do condutor, do projeto do transformador, da temperatura ambiente, do sistema de isolamento, da ventilação e das condições de carga.

Gerenciamento Automático de Resfriamento

Sensores de temperatura monitoram as condições do enrolamento. Quando a temperatura predefinida é atingida, os ventiladores automáticos começam a aumentar a dissipação de calor. Essa abordagem é útil para aplicações onde as cargas elétricas flutuam ou as temperaturas operacionais podem aumentar.

Proteção MCCB Integrada

Disjuntores em caixa moldada são fornecidos nos lados de entrada e saída. Esses disjuntores podem fornecer proteção e isolamento adicional do circuito, enquanto suas classificações finais devem ser selecionadas de acordo com o tamanho do cabo, cargas conectadas, corrente esperada e requisitos de coordenação de proteção do projeto.

Onde pode ser usado?

Uma capacidade de 150 kVA é adequada para muitas aplicações de distribuição elétrica de média escala quando a carga calculada está dentro dos limites de projeto do transformador.

• Canteiros de obras:Fornece energia temporária para guindastes, misturadores, bombas, equipamentos de soldagem, iluminação e escritórios locais.
• Instalações industriais:Suporta máquinas de produção juntamente com cargas elétricas monofásicas auxiliares.
• Instalações comerciais:Fornece distribuição isolada de baixa tensão onde o projeto elétrico assim o exigir.
• Sistemas de energia temporários:Pode ser integrado em acordos de distribuição de energia baseados em projetos.
• Instalações de carga mista:Suporta máquinas trifásicas e equipamentos monofásicos de 230 V do mesmo sistema secundário.

Para projetos de construção, a configuração do projeto na Arábia Saudita fornecida pela GUANGBIAN demonstra como um invólucro de aço inoxidável, conexão Delta-Star, resfriamento automático de ventilador, enrolamentos de cobre e MCCBs adicionais podem ser integrados em um projeto de transformador específico do projeto.

Como você deve selecionar a configuração correta?

A escolha de um transformador deve começar com o sistema elétrico, em vez de simplesmente selecionar uma classificação em kVA. Uma revisão técnica completa deve abranger os seguintes fatores:

1. Calcule a demanda máxima:Identifique a carga operacional real em vez de adicionar apenas as classificações da placa de identificação de cada dispositivo conectado.
2. Verifique a corrente de partida do motor:Motores, compressores, bombas e outras cargas indutivas podem exigir corrente significativamente mais alta durante a partida.
3. Confirme a tensão de entrada:Verifique se a tensão primária corresponde à alimentação elétrica disponível.
4. Confirme os requisitos de saída:Determine se o projeto requer 400 V trifásico, 230 V monofásico ou outra combinação de tensão.
5. Verifique a frequência:Confirme se a instalação funciona a 50 Hz ou 60 Hz.
6. Revise as condições ambientais:Temperatura, ventilação, poeira, umidade e local de instalação influenciam os requisitos térmicos e de gabinete.
7. Defina os requisitos de proteção:As classificações do MCCB e a proteção a jusante devem ser coordenadas com os cabos e equipamentos conectados.
8. Confirme os arranjos de aterramento:A configuração do neutro e do aterramento deverá seguir o projeto elétrico do projeto e as regulamentações locais aplicáveis.

Estas considerações são particularmente importantes porque um transformador pode parecer dimensionado adequadamente sob condições normais de funcionamento, mas ainda assim sofrer tensão excessiva se vários motores de alta corrente partirem simultaneamente.

Como ele se compara a outras opções de transformador?

A escolha entre tecnologia seca e imersa em óleo deve ser baseada no ambiente de instalação, capacidade, requisitos de tensão, padrões aplicáveis, requisitos de resfriamento, espaço disponível e projeto geral do sistema elétrico.

Como é fabricado e testado?

Para aquisição de transformadores baseada em projetos, a qualidade de fabricação é apenas uma parte do processo. A interpretação precisa das especificações elétricas do cliente é igualmente importante.

A GUANGBIAN fabrica configurações de transformadores de acordo com os requisitos do projeto. Dependendo da aplicação, especificações como tensão de entrada e saída, frequência, disposição dos enrolamentos, design do gabinete, método de resfriamento e configuração de proteção podem ser ajustadas.

O processo de produção deve confirmar os principais parâmetros elétricos antes do início da fabricação. Os testes de fábrica podem então ser realizados de acordo com as especificações técnicas acordadas e os padrões aplicáveis, com registros de testes e inspeções de terceiros disponíveis quando exigido pelo projeto.

Informações importantes a serem fornecidas ao solicitar um orçamento

• Capacidade necessária em kVA
• Tensão primária e secundária
• Frequência de 50 Hz ou 60 Hz
• Requisitos monofásicos ou trifásicos
• Preferência de material de enrolamento
• Configuração de conexão necessária
• Condições de instalação interna ou externa
• Requisitos de proteção do gabinete
• Requisitos de resfriamento
• MCCB ou outros requisitos de proteção
• Tipo de carga e características de partida do motor
• Padrões elétricos locais aplicáveis

Fornecer esses detalhes na fase de cotação ajuda o fabricante a desenvolver uma configuração de transformador que corresponda ao projeto real, em vez de depender de um modelo padrão genérico.

Perguntas frequentes

Qual é a tensão de saída deste transformador?

Esta configuração fornece saída trifásica de 400 V e monofásica de 230 V. Outras combinações de tensões podem ser desenvolvidas de acordo com as necessidades do projeto.

Cargas de 400 V e 230 V podem operar no mesmo transformador?

Sim. A conexão Delta-Star fornece uma alimentação secundária trifásica e um ponto neutro para distribuição monofásica. As cargas conectadas devem estar devidamente balanceadas e permanecer dentro da capacidade nominal do transformador.

Como funciona o ventilador de resfriamento automático?

Sensores de temperatura monitoram a temperatura do enrolamento. Quando a temperatura predefinida é atingida, o sistema de controle ativa os ventiladores de resfriamento para aumentar a dissipação de calor. A temperatura real de controle deve seguir o projeto térmico do transformador.

O que significa proteção IP43?

IP43 indica proteção contra objetos estranhos sólidos maiores que 1 mm e proteção contra respingos de água sob as condições de teste IPX3 aplicáveis. Não deve ser interpretado como totalmente à prova de poeira ou à prova d’água.

150 kVA são suficientes para um canteiro de obras?

Depende da demanda elétrica calculada do local. Corrente de partida do motor, equipamento de soldagem, operação simultânea, picos de carga temporários, fator de potência e fator de carga devem ser considerados antes de confirmar a capacidade necessária do transformador.

O transformador pode ser personalizado?

Sim. Tensão de entrada e saída, frequência, configuração de conexão, gabinete, método de resfriamento, arranjo de enrolamento e configuração de proteção podem ser personalizados de acordo com os requisitos elétricos do projeto.

Precisa de uma solução de transformador personalizada?

A escolha do transformador certo envolve, em última análise, combinar a capacidade elétrica, a conversão de tensão, o isolamento, a proteção, o resfriamento e as condições de instalação com o ambiente operacional real. Com especificações elétricas configuráveis ​​e fabricação orientada a projetos, a GUANGBIAN pode apoiar clientes que procuram uma solução prática de transformador para aplicações industriais, de construção e outras aplicações de distribuição de baixa tensão. Se você estiver planejando um novo projeto ou substituindo uma unidade existente,Contate-noscom sua tensão, capacidade, frequência, tipo de carga e requisitos de instalação para discutir uma configuração de transformador adequada e receber uma cotação específica do projeto.
