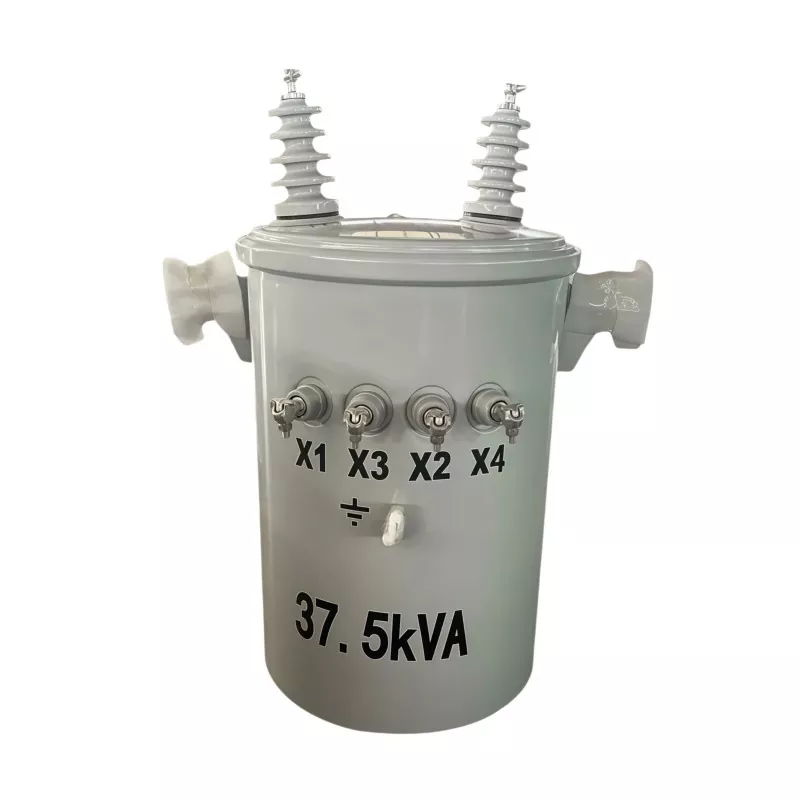

Como um transformador montado em poste de 37,5 KVA pode melhorar a distribuição confiável de energia

Guangbianfornece oTransformador montado em poste de 37,5 KVApara sistemas de distribuição aérea que atendem cargas residenciais, agrícolas, comerciais e industriais leves. Projetado para implantação prática em ambientes externos, este transformador combina instalação compacta montada em poste, enrolamentos de cobre, isolamento de óleo, fabricação controlada e testes de fábrica para suportar distribuição de energia estável de média a baixa tensão.

Um transformador montado em poste de 37,5 KVA é um transformador de distribuição projetado para reduzir a eletricidade de média tensão de linhas aéreas para uma tensão mais baixa adequada para os usuários finais. Sua capacidade nominal de 37,5 KVA o torna apropriado para cargas elétricas relativamente moderadas, onde é preferida uma instalação de transformador compacta e elevada. Este artigo explica como funciona o transformador, onde é usado, quais fatores técnicos influenciam o desempenho, como é fabricado e testado e por que a instalação montada em poste pode ser prática para redes de distribuição aéreas modernas.

Índice

O que é um transformador montado em poste de 37,5 KVA?

Como funciona um transformador montado em poste de 37,5 KVA?

Onde é usado um transformador montado em poste de 37,5 KVA?

Quais são os principais recursos?

Como o transformador é fabricado?

Que testes os compradores devem considerar?

Por que escolher um transformador de distribuição montado em poste?

Como os compradores devem selecionar o transformador certo?

Perguntas frequentes

Conclusão

O que é um transformador montado em poste de 37,5 KVA?

Um transformador montado em poste de 37,5 KVA é um dispositivo de distribuição elétrica instalado em um poste ou estrutura de suporte superior comparável. Sua função principal é reduzir a eletricidade de média tensão de uma linha aérea de distribuição para uma tensão mais baixa que pode ser usada por consumidores residenciais, agrícolas, comerciais e industriais leves.

A classificação de 37,5KVA representa a capacidade de potência aparente do transformador. No planeamento prático da distribuição, esta capacidade pode ser adequada para redes com procura moderada, onde um transformador maior introduziria capacidade desnecessária enquanto uma unidade mais pequena poderia ficar sobrecarregada.

A configuração montada em poste também oferece uma alternativa prática aos equipamentos montados no solo. Como o transformador é elevado, um espaço valioso no solo pode permanecer disponível para estradas, edifícios, operações agrícolas ou outras infraestruturas.

Para compradores que pesquisam diferentes configurações de transformadores, as soluções de transformadores de potência da Guangbian fornecem informações adicionais sobre opções de transformadores imersos em óleo, tipo seco e montados em poste.

Como funciona um transformador montado em poste de 37,5 KVA?

O princípio de funcionamento é baseado na indução eletromagnética. Embora o equipamento seja compacto, seu funcionamento depende do desempenho coordenado entre o núcleo magnético, enrolamento primário, enrolamento secundário, sistema de isolamento e meio de resfriamento.

1. Entrada de média tensão

A energia elétrica chega de uma rede de distribuição aérea e entra no enrolamento primário do transformador. A configuração exata da tensão de entrada e saída depende dos requisitos do projeto e dos padrões aplicáveis ​​da concessionária.

2. Geração de Campo Magnético

A corrente alternada que flui através do enrolamento primário cria um campo magnético variável no núcleo do transformador. O aço elétrico de grão orientado é comumente usado em núcleos de transformadores de distribuição porque suas propriedades magnéticas ajudam a controlar as perdas no núcleo.

3. Transformação de Tensão

A mudança do campo magnético induz tensão no enrolamento secundário. A relação de espiras entre os enrolamentos primário e secundário determina a relação de transformação de tensão, permitindo que a alimentação de média tensão seja reduzida para uma tensão utilizável mais baixa.

4. Fornecimento de energia em baixa tensão

A eletricidade transformada é então entregue às cargas conectadas através da rede de distribuição de baixa tensão. O dimensionamento adequado do transformador ajuda a manter condições operacionais aceitáveis, evitando perdas desnecessárias de capacidade e energia.

Onde é usado um transformador montado em poste de 37,5 KVA?

A capacidade de 37,5KVA é particularmente relevante para sistemas de distribuição com procura eléctrica baixa a moderada. As aplicações típicas incluem:

• Distribuição residencial:Fornecimento de moradias, aglomerados habitacionais rurais e pequenas comunidades.
• Eletrificação rural:Apoiar a expansão da rede em áreas onde a distribuição aérea é amplamente utilizada.
• Instalações agrícolas:Fornecendo energia para bombas de irrigação, edifícios agrícolas, instalações pecuárias e equipamentos de estufa.
• Pequenos edifícios comerciais:Lojas de apoio, escritórios, oficinas, depósitos e instalações similares.
• Cargas industriais leves:Fornecendo instalações de processamento menores e oficinas de manutenção com demanda moderada.
• Projetos temporários:Fornecimento de distribuição elétrica externa para aplicações selecionadas de construção ou engenharia.

Antes de especificar um transformador, os engenheiros devem calcular a demanda de carga real e esperada, em vez de selecionar o equipamento apenas de acordo com a capacidade nominal.

Quais são os principais recursos de um transformador montado em poste de 37,5 KVA?

Várias características de construção e desempenho influenciam a adequação de um transformador montado em poste para um projeto de distribuição externa.

Para as equipes de compras, essas características devem ser avaliadas juntamente com a relação de tensão exigida, frequência, configuração de fase, nível de isolamento, condições ambientais, padrões aplicáveis ​​e especificações da concessionária.

Como o transformador é fabricado?

A qualidade de fabricação tem relação direta com a confiabilidade do transformador. Para uma unidade montada em poste de 37,5 KVA, o processo de produção envolve vários estágios controlados, em vez de simplesmente montar um tanque, núcleo e enrolamentos.

Fabricação de Núcleo

O núcleo é fabricado a partir de chapas de aço elétrico cortadas em dimensões controladas e montadas em um circuito magnético. O empilhamento adequado, o arranjo das juntas, as condições da superfície e a pressão de fixação ajudam a controlar as perdas magnéticas e a estabilidade mecânica.

Enrolamento de Precisão

O estágio de enrolamento determina características elétricas e mecânicas importantes. As informações do produto da Guangbian especificam enrolamentos de cobre puro para sua unidade de 37,5KVA. O tamanho do condutor, o número de voltas, a tensão do enrolamento, a disposição das camadas e o sistema de isolamento precisam ser controlados cuidadosamente.

Após o enrolamento, a impregnação a vácuo pode ajudar o material isolante a penetrar nos espaços dentro da bobina e melhorar a fixação mecânica, o desempenho dielétrico e a transferência de calor.

Conjunto de núcleo e bobina

As bobinas acabadas são montadas com o núcleo do transformador, componentes de isolamento e conexões elétricas. As folgas adequadas entre os componentes energizados são essenciais para o desempenho do isolamento e a operação segura.

Montagem do Tanque

A parte ativa é instalada dentro do tanque do transformador e imersa em óleo isolante. O óleo serve tanto como meio de isolamento elétrico quanto como meio de resfriamento. As informações de fabricação publicadas pela Guangbian afirmam que o óleo mineral isolante é desidratado e desgaseificado antes do enchimento, enquanto as soldas dos tanques são inspecionadas quanto à integridade.

Que testes os compradores devem considerar?

Os testes de fábrica são uma parte importante da aquisição de transformadores porque o desempenho elétrico não pode ser avaliado de forma confiável apenas pela aparência. De acordo com as informações do produto publicadas pela Guangbian, sua unidade de 37,5 KVA passa por vários testes antes do envio.

• Teste sem carga:Verifica as correntes e perdas relacionadas ao núcleo em condições sem carga.
• Teste de carga:Avalia perdas de carga e desempenho de aumento de temperatura sob condições nominais de operação.
• Suportar testes de tensão:Verifica a capacidade de isolamento em relação às tensões de teste de frequência elétrica especificadas.
• Teste de tensão de impulso:Ajuda a avaliar a capacidade do sistema de isolamento de suportar condições de sobretensão transitórias.
• Teste de óleo isolante:Avalia propriedades como tensão de ruptura e características relacionadas à umidade.
• Medição de resistência CC:Ajuda a identificar anormalidades na resistência do enrolamento e nas conexões elétricas.

Para aquisição de projetos, os compradores devem solicitar o relatório de teste aplicável e confirmar se os requisitos de teste correspondem aos padrões do país de destino e às especificações técnicas da concessionária local.

Por que escolher um transformador de distribuição montado em poste?

Os transformadores montados em poste são particularmente práticos onde a rede de distribuição já depende de condutores aéreos. Sua configuração elevada pode oferecer diversas vantagens de engenharia e infraestrutura.

• Uso eficiente do espaço:O transformador não requer uma grande área de instalação ao nível do solo.
• Compatibilidade com redes aéreas:A configuração se conecta naturalmente às linhas aéreas de distribuição.
• Requisitos civis reduzidos:Em comparação com algumas instalações terrestres, podem ser necessárias menos estruturas terrestres dedicadas.
• Implantação rural prática:A configuração é adequada para estender redes de distribuição através de comunidades dispersas.
• Adequação ao ar livre:A construção resistente às intempéries suporta condições operacionais expostas.
• Manutenção acessível:O pessoal da concessionária pode inspecionar e fazer manutenção no equipamento usando procedimentos de segurança apropriados.

No entanto, a instalação deve sempre estar em conformidade com os códigos elétricos locais, requisitos de carga de postes, folgas, regras de aterramento, requisitos de proteção e procedimentos da rede elétrica. A seleção do transformador deve, portanto, ser integrada no projeto geral de distribuição, em vez de ser tratada como uma decisão de compra isolada.

Como os compradores devem selecionar o transformador certo?

Escolher um transformador de 37,5KVA envolve mais do que confirmar o número de KVA. Os engenheiros de compras devem revisar todos os requisitos elétricos e ambientais antes de fazer um pedido.

1. Confirme a carga:Calcule a demanda atual e o crescimento futuro razoável.
2. Confirme os requisitos de tensão:Especifique as tensões primárias e secundárias de acordo com o sistema de distribuição.
3. Verifique a configuração das fases:Determine se o projeto requer equipamento monofásico ou trifásico.
4. Frequência de revisão:Confirme a compatibilidade com a frequência da rede elétrica local.
5. Avalie as condições de instalação:Considere a temperatura ambiente, altitude, umidade, poluição, vento e exposição.
6. Verifique os requisitos de proteção:Coordene fusíveis, proteção contra surtos, aterramento e outros equipamentos de proteção.
7. Solicite documentação técnica:Revise desenhos, informações de placas de identificação, relatórios de testes e padrões aplicáveis.
8. Avalie a capacidade do fornecedor:Considere a experiência de fabricação, procedimentos de inspeção, rastreabilidade, capacidade de entrega e suporte pós-venda.

Um fornecedor confiável de transformadores deve ser capaz de discutir esses parâmetros antes da produção, para que a configuração final corresponda ao projeto real, em vez de depender de uma especificação genérica.

Perguntas frequentes

O que significa 37,5KVA em um transformador?

37,5KVA é a capacidade de potência aparente nominal do transformador. Indica a capacidade de carga elétrica sob as condições operacionais especificadas e deve ser considerada em conjunto com tensão, fator de potência, condições ambientais e requisitos de projeto aplicáveis.

Onde pode ser instalado um transformador montado em poste de 37,5KVA?

Ele pode ser usado em sistemas de distribuição aérea adequados que atendem comunidades residenciais, áreas rurais, fazendas, pequenas instalações comerciais, instalações industriais leves e projetos de energia temporários selecionados.

Por que os enrolamentos de cobre são importantes?

O cobre oferece alta condutividade elétrica e boas características mecânicas para enrolamentos de transformadores. O dimensionamento adequado do condutor e a tensão controlada do enrolamento também são essenciais, portanto o material do enrolamento não deve ser avaliado independentemente do projeto completo do enrolamento.

Um transformador montado em poste é adequado para todos os projetos?

Não. A adequação depende dos requisitos de carga, dos níveis de tensão, da configuração da rede, do ambiente de instalação, dos padrões da concessionária, da capacidade de carga dos postes, das autorizações de segurança e das regulamentações elétricas locais. Um engenheiro elétrico qualificado deverá confirmar a especificação final.

O que devo solicitar de um fabricante de transformadores?

Os compradores devem considerar a solicitação de desenhos técnicos, dados de placa de identificação, documentação de testes de rotina, padrões aplicáveis, informações de instalação, termos de garantia, detalhes de embalagem e especificações de entrega. Para aquisição de projetos, a rastreabilidade e os testes de fábrica documentados também podem ser valiosos.

Conclusão

Um transformador montado em poste de 37,5 KVA fornece uma maneira prática de reduzir a eletricidade de média tensão para aplicações de distribuição de carga moderada, ao mesmo tempo em que faz uso eficiente da infraestrutura aérea. Seu desempenho depende de todo o sistema de engenharia, incluindo construção do núcleo, qualidade do enrolamento de cobre, isolamento, resfriamento, integridade do tanque, testes de fábrica e instalação correta. A Guangbian fabrica transformadores montados em postes na China e apoia compradores globais com compras diretas da fábrica e soluções de transformadores. Se você está planejando um projeto de eletrificação rural, sistema de distribuição de serviços públicos, rede de energia agrícola ou aplicação comercial,Contate-nospara discutir a tensão necessária, capacidade, condições de instalação, requisitos de teste e solução de transformador personalizada para o seu projeto.
