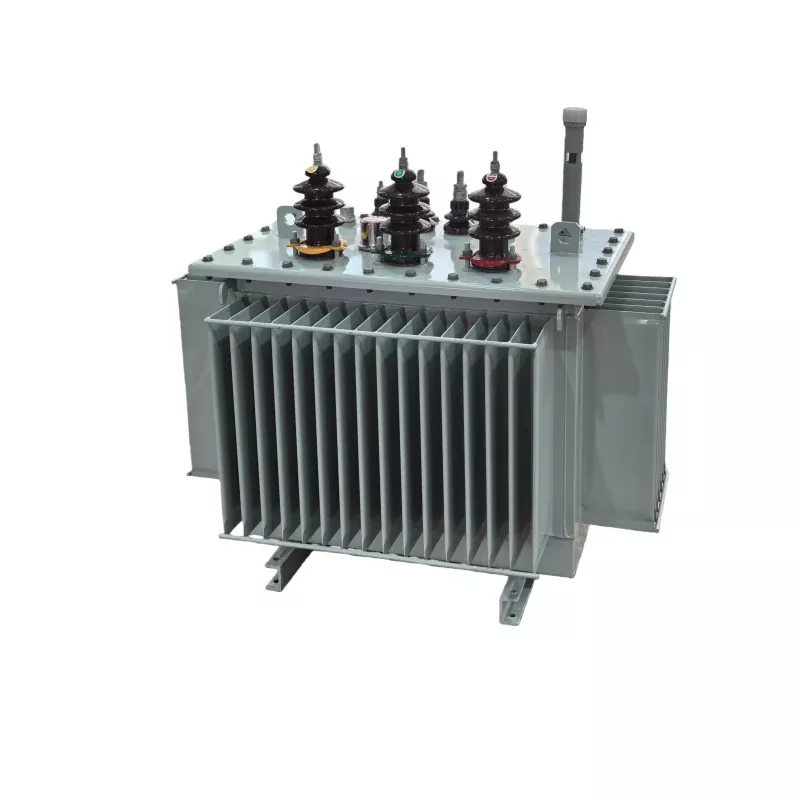

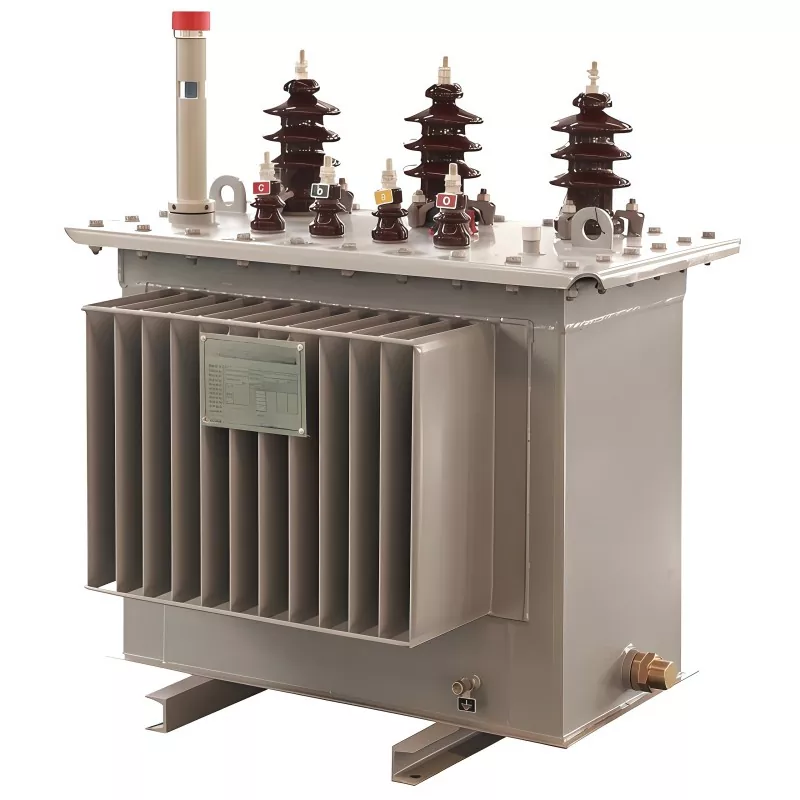

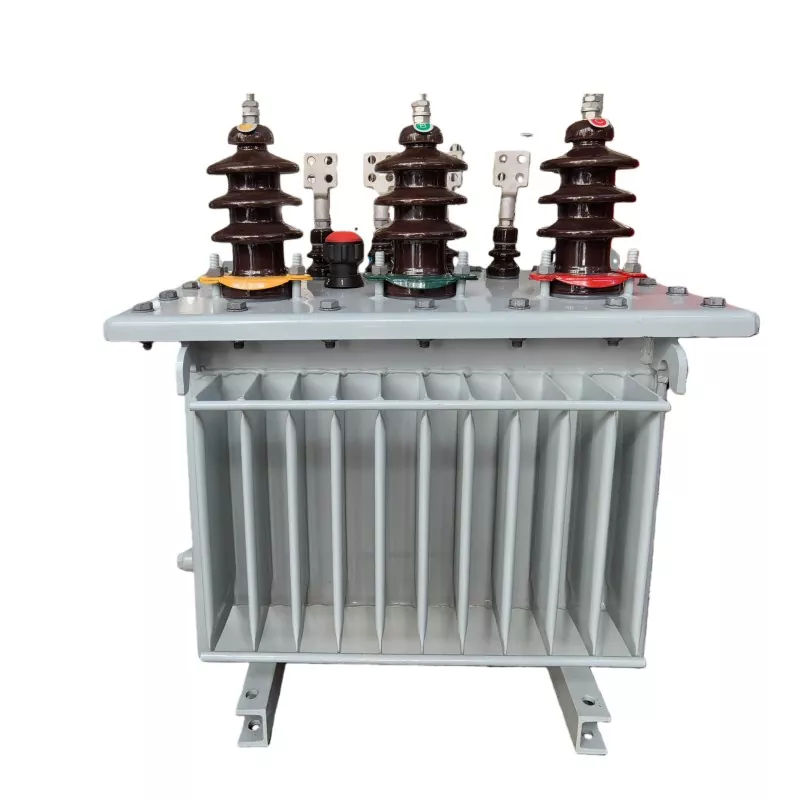

Transformador imerso em óleo de 100KVA 11KV

O transformador imerso em óleo 100KVA 11KV é um transformador de distribuição de média tensão projetado para reduzir a tensão primária de 11kV para níveis de baixa tensão (geralmente 400V / 415V / 0,4kV) para sistemas de distribuição de energia industriais, comerciais e de serviços públicos.

Ele utiliza óleo isolante mineral como meio de resfriamento e isolamento, garantindo desempenho térmico estável e alta rigidez dielétrica sob condições de carga contínua.

Caso de aplicação

O transformador imerso em óleo de 100KVA 11KV produzido pela GUANGBIAN foi recentemente implantado por um cliente africano para substituir um transformador com falha que sofreu danos por curto-circuito em um sistema de distribuição de energia local.

Neste projeto, o transformador original utilizou enrolamentos de alumínio, que foram selecionados por razões de economia de custos. No entanto, devido às condições instáveis ​​da rede e às frequentes flutuações de tensão no lado do usuário, o transformador foi repetidamente exposto a sobrecargas e tensões de curto-circuito, levando a aquecimento excessivo e eventual falha do enrolamento.

Enrolamentos de cobre vs alumínio para transformador de 100KVA

Para o transformador de distribuição de 100KVA, a GUANGBIAN fornece:

● Opção de enrolamento de cobre

● Opção de enrolamento em alumínio

Embora os enrolamentos de alumínio ofereçam um custo inicial mais baixo, sua resistência térmica e resistência mecânica são relativamente menores em comparação aos enrolamentos de cobre.

Em ambientes de energia instáveis ​​– como:

● Flutuações frequentes de tensão

● Condições de alta corrente de partida

● Eventos repetidos de curto-circuito

enrolamentos de alumínio são mais propensos a:

● Superaquecimento sob condições de sobrecarga

● Degradação do isolamento

● Vida útil reduzida em aplicações de rede severas

Consideração de custo versus confiabilidade

Embora os transformadores com enrolamento de alumínio tenham um custo inicial de compra mais baixo, as aplicações no mundo real mostram que em ambientes de rede instáveis, o custo total do ciclo de vida pode aumentar devido a:

● Requisitos de manutenção

● Falhas inesperadas

● Custos de substituição

Portanto, a seleção de materiais deve basear-se nas condições operacionais reais e não apenas no preço inicial, a fim de garantir a estabilidade do sistema a longo prazo e reduzir o tempo de inatividade não planejado.

Documento Técnico

Ambiente Operacional

Condições de temperatura:

Temperatura ambiente operacional de longo prazo: -25°C ~ +45°C.

Temperatura ambiente máxima de operação: Não superior a +50°C.

Temperatura de armazenamento e transporte:

-40°C ~ +60°C.

Condições de umidade:

Umidade relativa: ≤95% a 25℃

Requisitos de altitude:

Faixa de adaptação à altitude nominal: ≤1000 metros

Posicionamento Técnico vs Concorrentes

Transformador Imerso em Óleo vs Tipo Seco

Os transformadores imersos em óleo são mais adequados para aplicações pesadas, externas e de longa vida.

Comparado com padrões mais baixos (tendência da série S9 / S11 / S13)

● S9: Perdas maiores, padrão de eficiência desatualizado

● S11: Eficiência moderna básica

● S13: Projeto de baixa perda e alta eficiência (preferido em mercados de exportação)

Um transformador de 100KVA projetado com tecnologia de núcleo S13 pode reduzir as perdas sem carga em 15–30% em comparação com o S11, melhorando o ROI em operação de longo prazo.

Posicionamento do concorrente em nível de mercado

Comparado com fabricantes genéricos:

● Melhor controle de perdas (otimização sem carga + perda de carga)

● Maior capacidade de resistência a curto-circuitos

● Tecnologia de vedação aprimorada (prevenção de vazamento de óleo)

● Melhor documentação de conformidade para mercados de exportação

Nossa fábrica

Oficina de chapa metálica

Oficina de enrolamento de folha

Oficina de enrolamento

Oficina de forno de enrolamento

Oficina de montagem de transformadores

Oficina de comissionamento de transformadores

Perguntas frequentes

Q1: Qual é a vida útil de um transformador imerso em óleo de 100KVA?

Normalmente de 20 a 30 anos, dependendo das condições de carga, manutenção e ambiente de instalação.

Q2: Pode ser usado ao ar livre?

Sim. Os transformadores imersos em óleo são projetados especificamente para subestações externas e ambientes agressivos.

Q3: Que manutenção é necessária?

● Inspeção regular do nível de óleo

● Testes dielétricos de óleo periódicos

● Aperto de buchas e conexões

● Monitoramento de temperatura

Os intervalos de manutenção são geralmente mais longos do que os transformadores do tipo seco.

Q4: Qual é a diferença entre transformadores de 11KV e 10KV?

11KV é um nível de tensão de sistema mais alto, comumente usado em redes de distribuição internacionais. Os princípios de desempenho permanecem semelhantes, mas os requisitos de isolamento são mais rigorosos.

Q5: É adequado para projetos de energias renováveis?

Sim. É amplamente utilizado em sistemas de distribuição redutores solares e eólicos devido à sua estabilidade e tolerância a sobrecargas.
