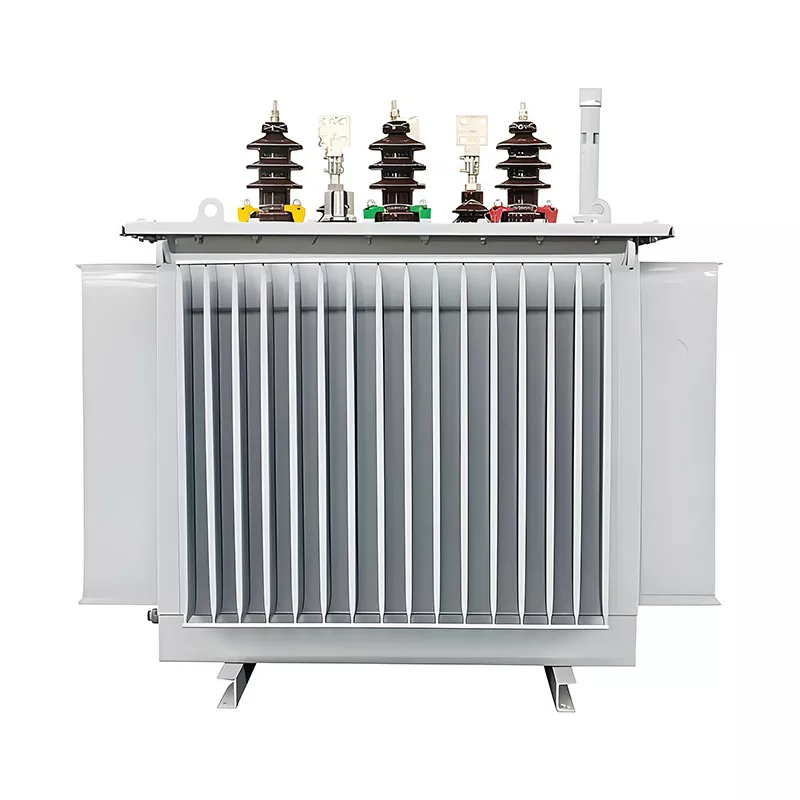

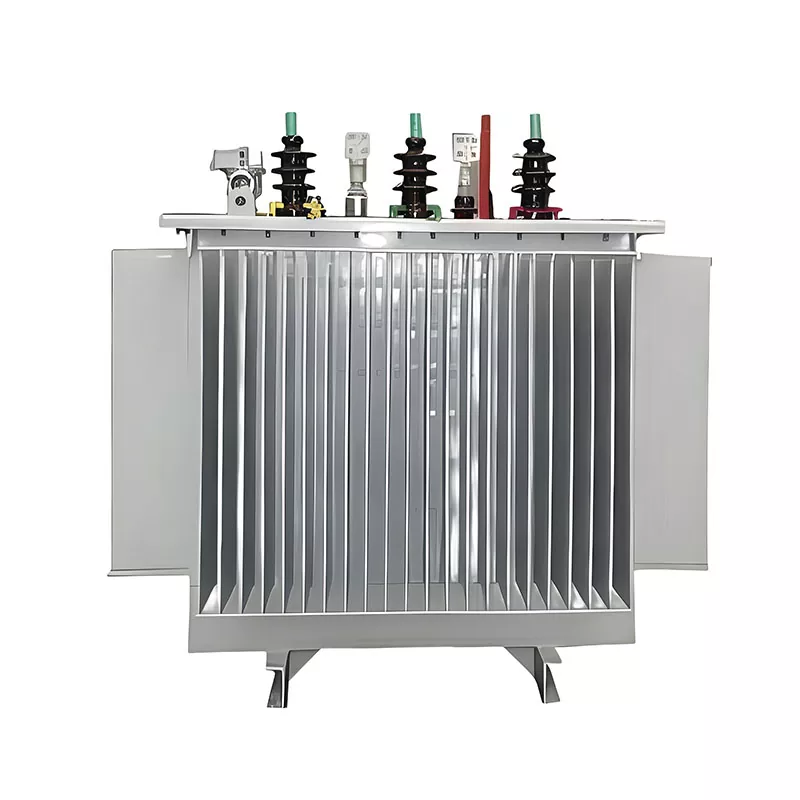

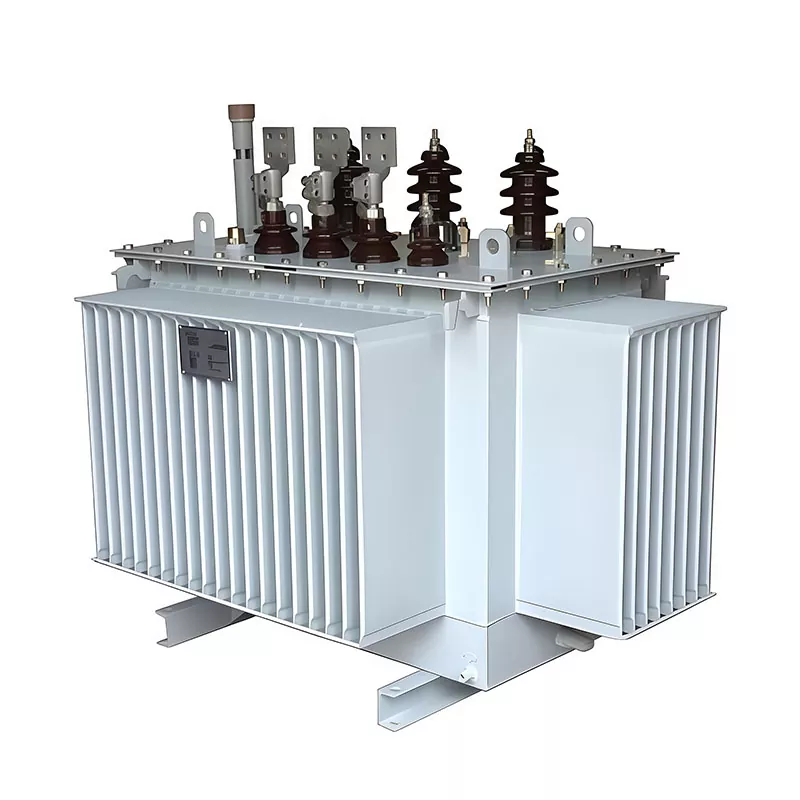

Transformador imerso em óleo 75KVA

O transformador imerso em óleo de 75kVA é uma solução abaixadora flexível com tensões primárias de 6kV a 35kV e saídas secundárias como 400V ou 480V, personalizadas para atender a diferentes requisitos da rede. Ele suporta sistemas de 50 Hz e 60 Hz, tornando-o adequado para projetos multimercados.

Na fábrica de Guangbian, as unidades são comumente projetadas com grupos de vetores Dyn11 ou Yyn0 dependendo das condições de carga, sendo Dyn11 preferido para cargas mistas ou monofásicas. A impedância é normalmente de 4,5% a 6%, equilibrando a proteção contra falhas e a eficiência operacional para uma distribuição de energia estável em aplicações industriais e de serviços públicos.

Detalhes de construção que afetam o desempenho

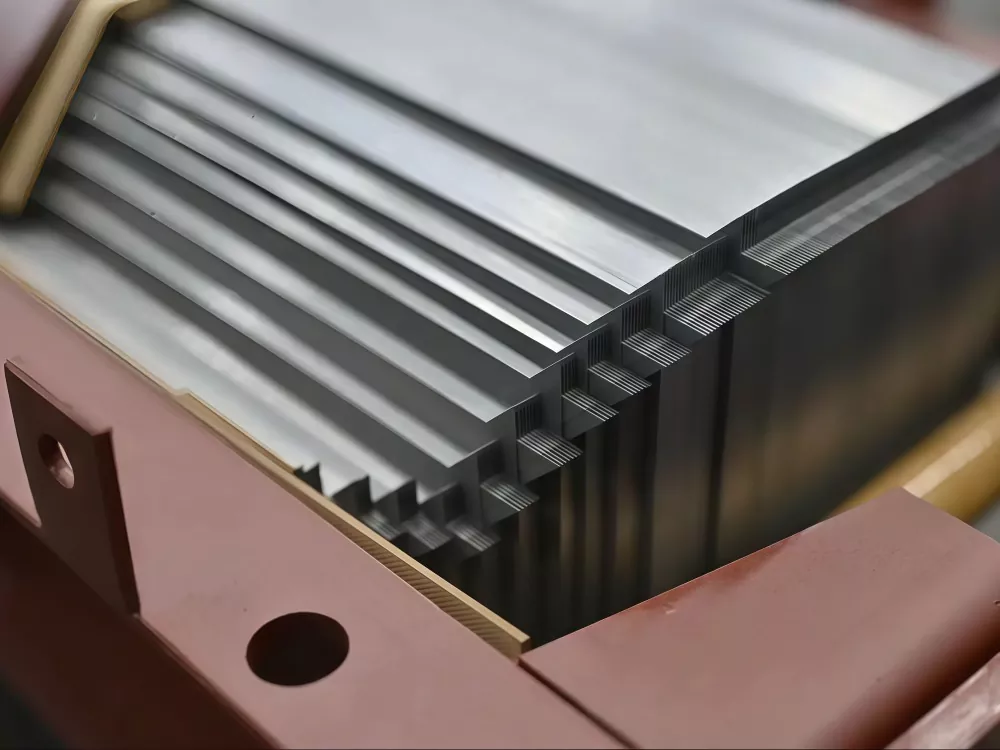

O desempenho de um transformador imerso em óleo de 75kVA depende principalmente dos principais detalhes de construção. Ele usa núcleo de aço silício laminado a frio para desempenho magnético estável, enquanto os enrolamentos podem ser de cobre ou alumínio, dependendo dos requisitos de custo e eficiência.

Os enrolamentos de cobre oferecem condutividade superior e resistem melhor à fadiga térmica durante milhares de ciclos de carga. Os enrolamentos de alumínio, por outro lado, ainda são incluídos em projetos sensíveis ao custo. Na unidade de produção da GUANGBIAN na China, fornecemos ambas as configurações e, quando dimensionado adequadamente para a aplicação, qualquer um dos materiais pode facilmente ultrapassar uma vida útil de 20 anos.

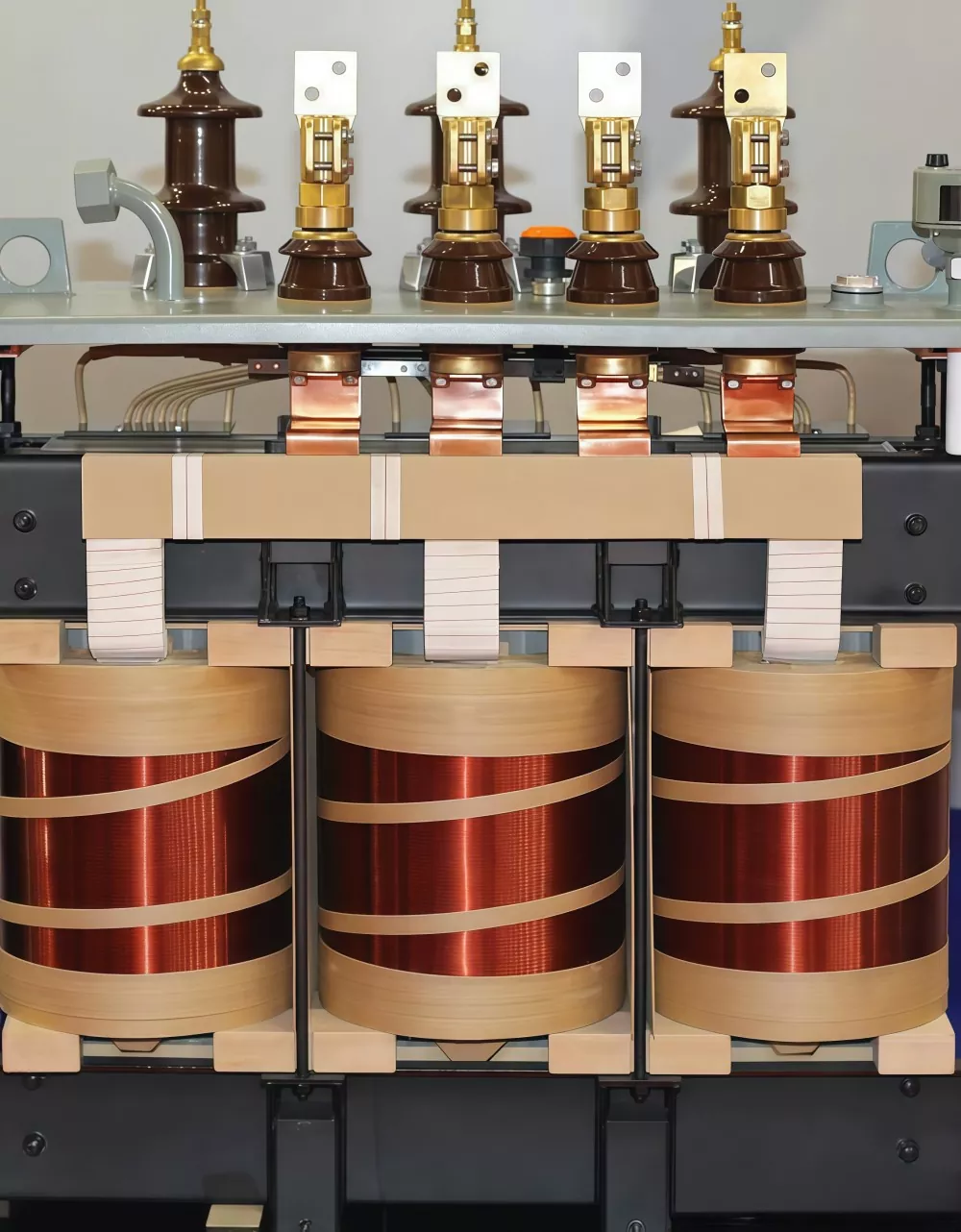

Na fábrica de Guangbian, enrolamentos de cobre são comumente usados ​​para maior condutividade e melhor durabilidade térmica, com alumínio também disponível para projetos orçamentários. Estruturas de enrolamento cilíndrico multicamadas são aplicadas para melhorar a resistência a curto-circuito e a estabilidade mecânica.

A impregnação de óleo a vácuo é usada para eliminar lacunas de ar no sistema de isolamento, ajudando a reduzir a descarga parcial e prolongar a vida útil. Estas opções de design garantem confiabilidade a longo prazo e operação estável sob condições de carga industrial.

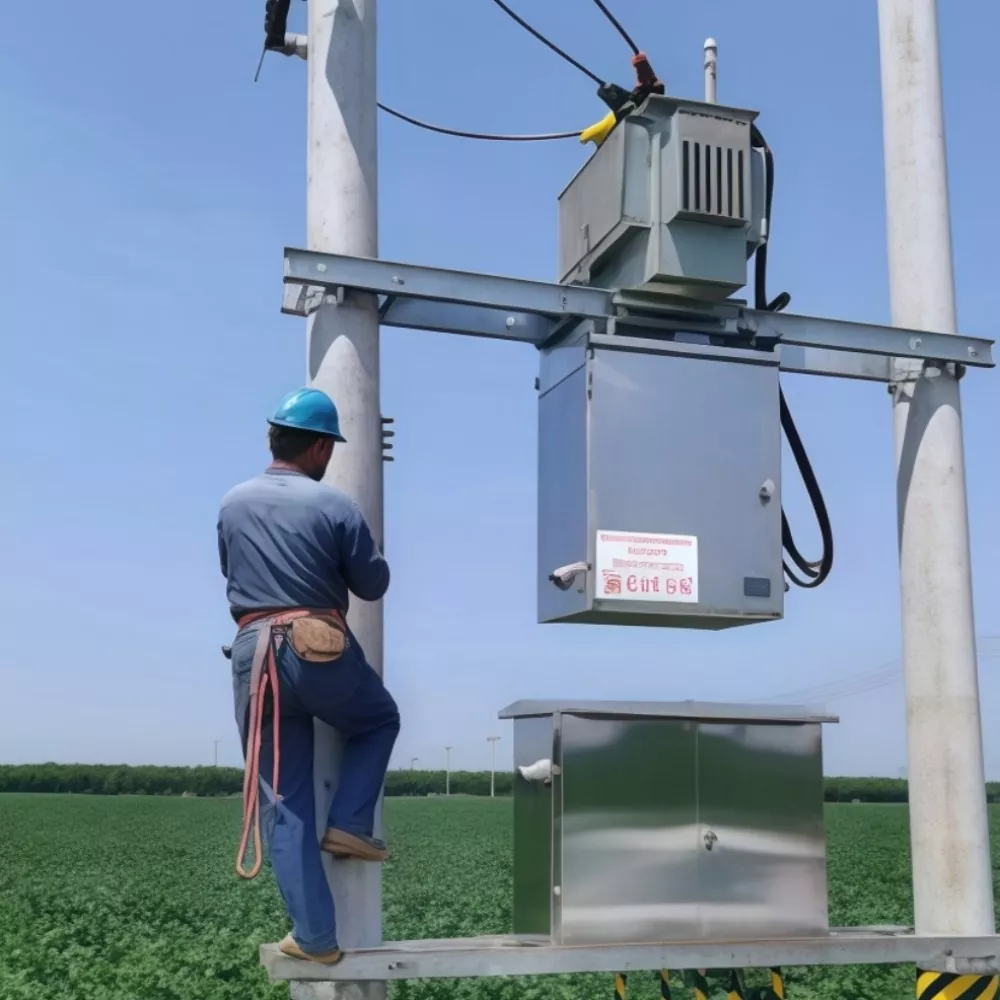

Notas de instalação para transformador imerso em óleo de 75kVA

A instalação adequada afeta diretamente o desempenho e a confiabilidade a longo prazo. Os pontos principais incluem:

Nivelamento da fundação:Mantenha a base de instalação dentro da tolerância de 2 mm para evitar vibrações, ruídos anormais e tensão na junta que podem levar ao vazamento de óleo ao longo do tempo.

Verificação do nível de óleo:Verifique o nível de óleo sob condições reais de temperatura ambiente, não apenas nas leituras iniciais de desembalagem, para evitar operação com baixo nível de óleo e riscos de superaquecimento.

Colocação estável:Certifique-se de que a unidade esteja firmemente fixada para reduzir o estresse mecânico durante a operação e condições de curto-circuito.

Inspeção de pré-energização:Confirme todos os terminais, vedações e condições de isolamento antes do comissionamento para garantir uma inicialização segura.

Na prática padrão da fábrica Guangbian, essas verificações de instalação são enfatizadas para garantir que cada transformador de 75kVA opere de forma segura e consistente em aplicações de campo.

Pontos Práticos

Nenhuma descrição de catálogo captura tudo o que vale a pena conhecer. Alguns pontos práticos que tendem a surgir após o pedido é colocado:

Prazos de envio  A maioria das unidades é enviada de Xangai. Para destinos do Sudeste Asiático, calcule 2 a 3 semanas de porto a porto. Médio Oriente e África demoram mais tempo – 4 a 5 semanas depois de considerar o processamento da documentação. Incorporando isso em seu projeto cronograma evita confusão de última hora.

Embalagem de exportação. Usamos caixas de madeira em conformidade com a ISPM 15 como prática padrão em nossas instalações da GUANGBIAN na China. Isso cobre o maioria dos requisitos de destino. Mas se o seu projecto se situar num país com normas fitossanitárias mais rigorosas protocolos - Austrália e Nova Zelândia vêm à mente - avise-nos com antecedência para que a documentação corresponda à inspeção padrões que você enfrentará na alfândega.

Solicitações de serviço comuns. As consultas pós-venda que atendemos com mais frequência? Problemas de conexão externa e discrepâncias no nível de óleo. Nenhum dos dois tende a ser catastrófico – as inspeções de rotina geralmente os detectam precocemente. Ainda assim, ter uma rotina de manutenção em vigor desde o primeiro dia evita que pequenas observações se tornem um tempo de inatividade não planejado.

Quando você adquire um transformador de 75KVA de um fabricante no exterior, esses detalhes operacionais são tão importantes quanto tanto quanto as especificações técnicas. O parceiro de fábrica certo antecipa-os em vez de deixar que você descubra eles por conta própria.

Perguntas que vale a pena fazer antes de se comprometer

Antes que a folha de especificações se torne um pedido de compra, algumas considerações tendem a separar projetos tranquilos de projetos problemáticos. uns:

Nível de falha no ponto de instalação. Sua concessionária local pode fornecer esse valor. É importante porque a classificação de resistência a curto-circuito do transformador precisa corresponder – ou exceder – o que a rede pode gerar durante um evento de falha.

Crescimento de carga esperado e metas de eficiência. Quais são as perdas de carga e perdas sem carga projetadas? Construir uma margem razoável antecipadamente muitas vezes custa menos do que substituir uma unidade subdimensionada dois anos depois.

Realidades do prazo de entrega. Para um transformador imerso em óleo padrão de 75KVA, a produção em nossa fábrica GUANGBIAN na China normalmente é executada 2 a 3 semanas a partir da confirmação do pedido. Isso pressupõe especificações simples. Depois de começar a criar camadas personalizadas valores de impedância, grupos de vetores não padronizados ou equipamentos de monitoramento complementares, o cronograma se estende. Fatore isso em seu cronograma de compras.

O fabricante certo não apenas lhe entrega uma cotação - ele ajuda você a fazer perguntas que evitam surpresas após o equipamentos pousam no local.

Nossa fábrica

Oficina de chapa metálica

Oficina de enrolamento de folha

Oficina de enrolamento

Oficina de forno de enrolamento

Oficina de montagem de transformadores

Oficina de comissionamento de transformadores

Perguntas frequentes

Q1: Para que é usado um transformador de 75kVA?

É usado para reduzir a eletricidade de média tensão para níveis utilizáveis ​​de baixa tensão para aplicações industriais e comerciais.

P2: Ele suporta sistemas de 50 Hz e 60 Hz?

Sim, pode ser projetado para qualquer frequência dependendo dos requisitos do projeto.

Q3: Qual é a vida útil de um transformador imerso em óleo?

Normalmente mais de 20 anos com instalação e manutenção adequadas.

Q4: Qual é a diferença entre enrolamentos de cobre e alumínio?

Copper offers better conductivity and durability, while aluminum is more cost-effective.

Por que escolher a fábrica Guangbian?

Escolher um fabricante confiável é fundamental para o desempenho a longo prazo.

● Fornecimento direto de fábrica da China

● Personalização completa de tensão e estrutura

● Sistema de controle de qualidade rigoroso

● Experiência de exportação para projetos globais

● Suporte técnico para instalação e seleção

A Guangbian fornece soluções de transformadores estáveis ​​e econômicas para compradores internacionais.
