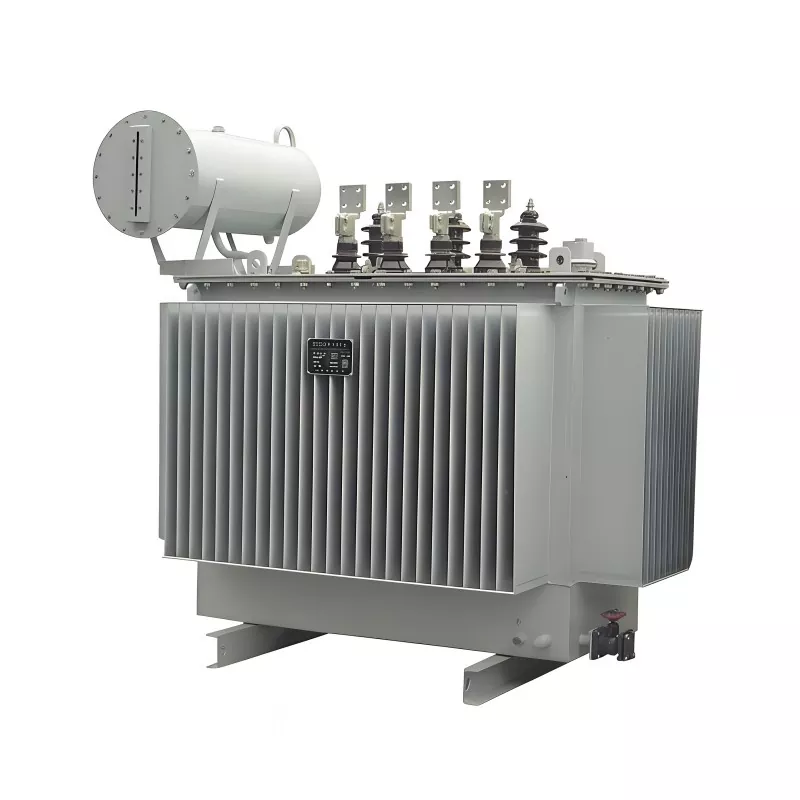

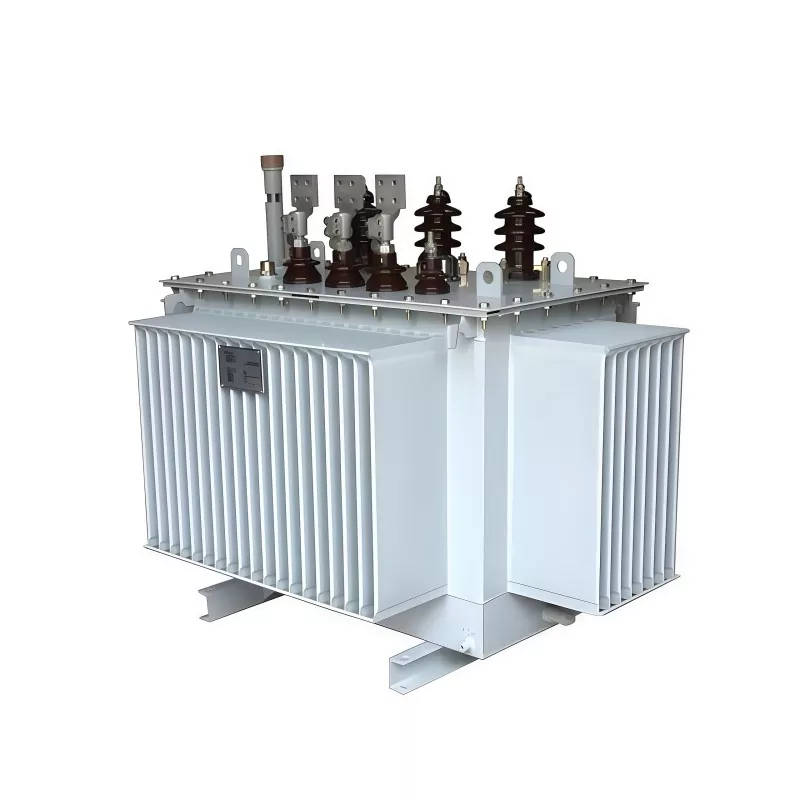

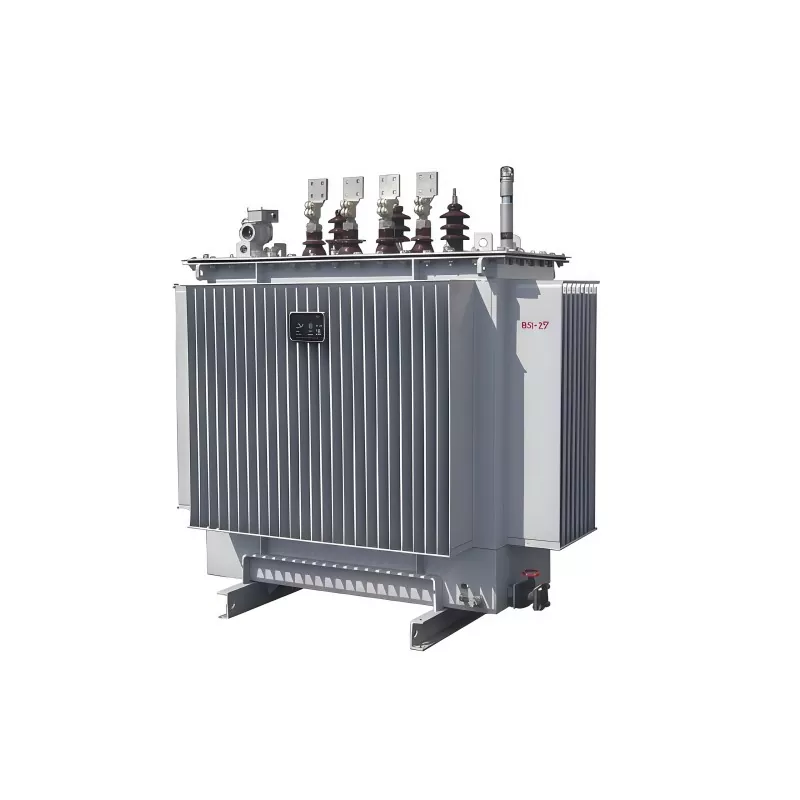

Transformador imerso em óleo de 800KVA 15KV

O transformador imerso em óleo de 800kVA 15kV é um transformador de distribuição de energia trifásico projetado para reduzir a média tensão (classe 15kV) para níveis de baixa tensão utilizáveis ​​para aplicações industriais, comerciais e de serviços públicos.

Ele usa óleo de transformador (mineral ou óleo isolante alternativo) como meio isolante e de resfriamento. O óleo circula naturalmente para dissipar o calor gerado pelos enrolamentos, garantindo desempenho estável sob condições de carga contínua.

As principais características incluem:

Capacidade nominal: 800kVA

Tensão primária: classe 15kV (normalmente sistemas 13,8kV/15kV)

Método de resfriamento: Auto-resfriamento imerso em óleo (ONAN)

Alta eficiência e design de baixa perda

Forte capacidade de sobrecarga e longa vida útil

É amplamente utilizado em redes de distribuição de energia onde a confiabilidade, a dissipação de calor e a durabilidade são críticas.

Padrões de testes de fábrica

Teste de resistência do enrolamento

Cada unidade é testada usando um testador de resistência CC e uma ponte de braço duplo para verificar a resistência do enrolamento. Isso garante que não haja defeitos de fabricação ou conexões soltas dentro do transformador imerso em óleo de 800kVA 15kV.

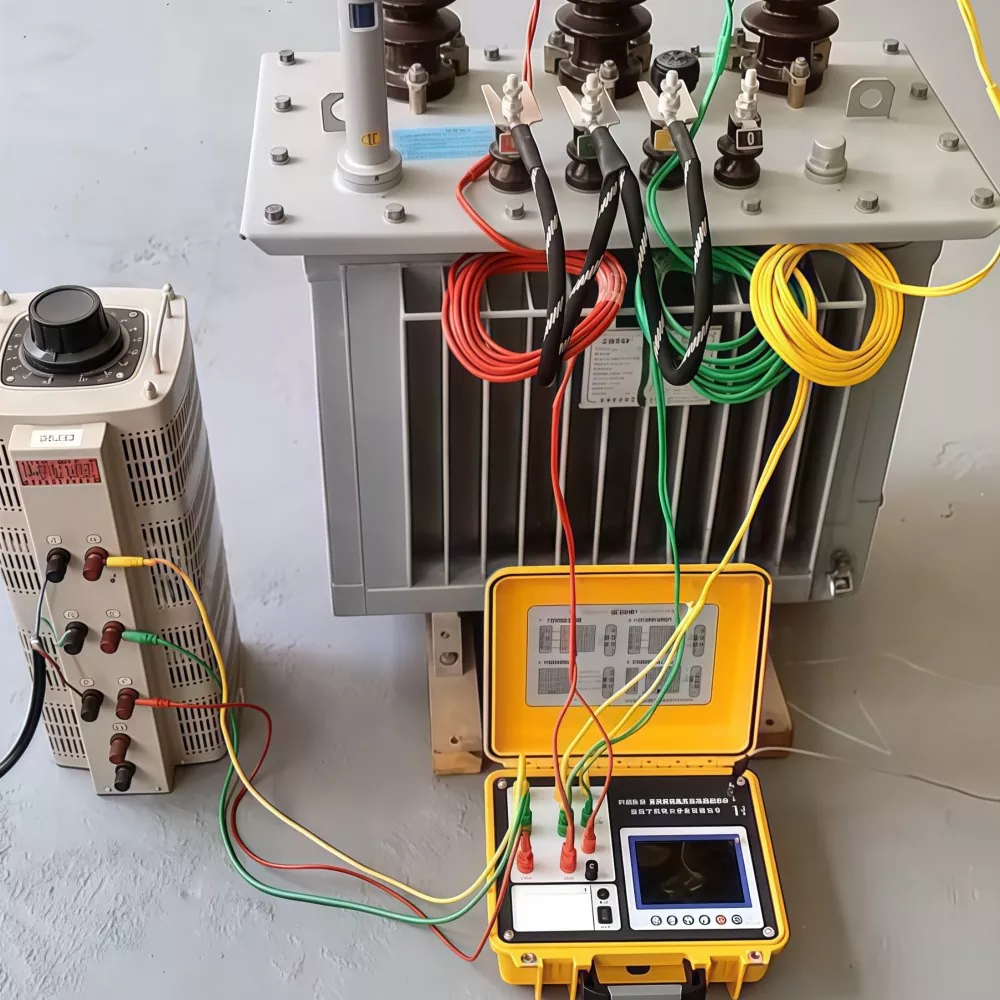

Verificação de relação de tensão e mudança de fase

Um testador de relação de transformador, fonte de alimentação de frequência industrial e voltímetro são usados ​​para confirmar se as relações de tensão primária e secundária correspondem aos valores de projeto e se a conexão do grupo de vetores está correta.

Teste de impedância de curto-circuito e perda de carga

O teste de curto-circuito é realizado para verificar as características de impedância e perdas de carga. Isso garante que o desempenho do transformador atenda aos requisitos operacionais e de projeto.

Perda sem carga e teste de corrente sem carga

Com o lado secundário aberto e a tensão nominal aplicada ao lado primário, a perda e a corrente sem carga são medidas para confirmar a conformidade com os dados de desempenho acordados.

Após a conclusão de todos os testes, um relatório de teste de fábrica é emitido para cada unidade. Qualquer item não conforme é retrabalhado e testado novamente.

A GUANGBIAN mantém um rigoroso controle de qualidade para garantir que cada transformador saia da fábrica totalmente testado e pronto para uma operação confiável a longo prazo.

Equipamento de teste de fábrica de transformadores GUANGBIAN

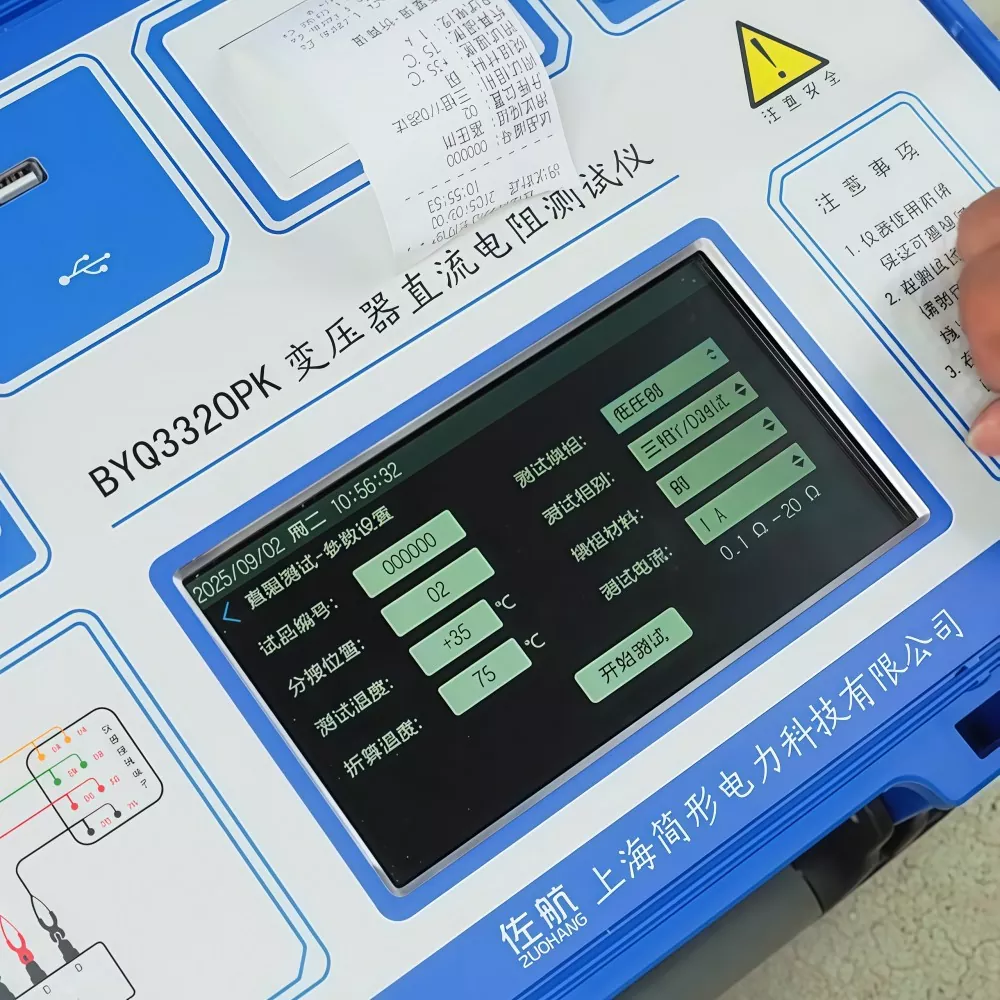

Testador de resistência DC

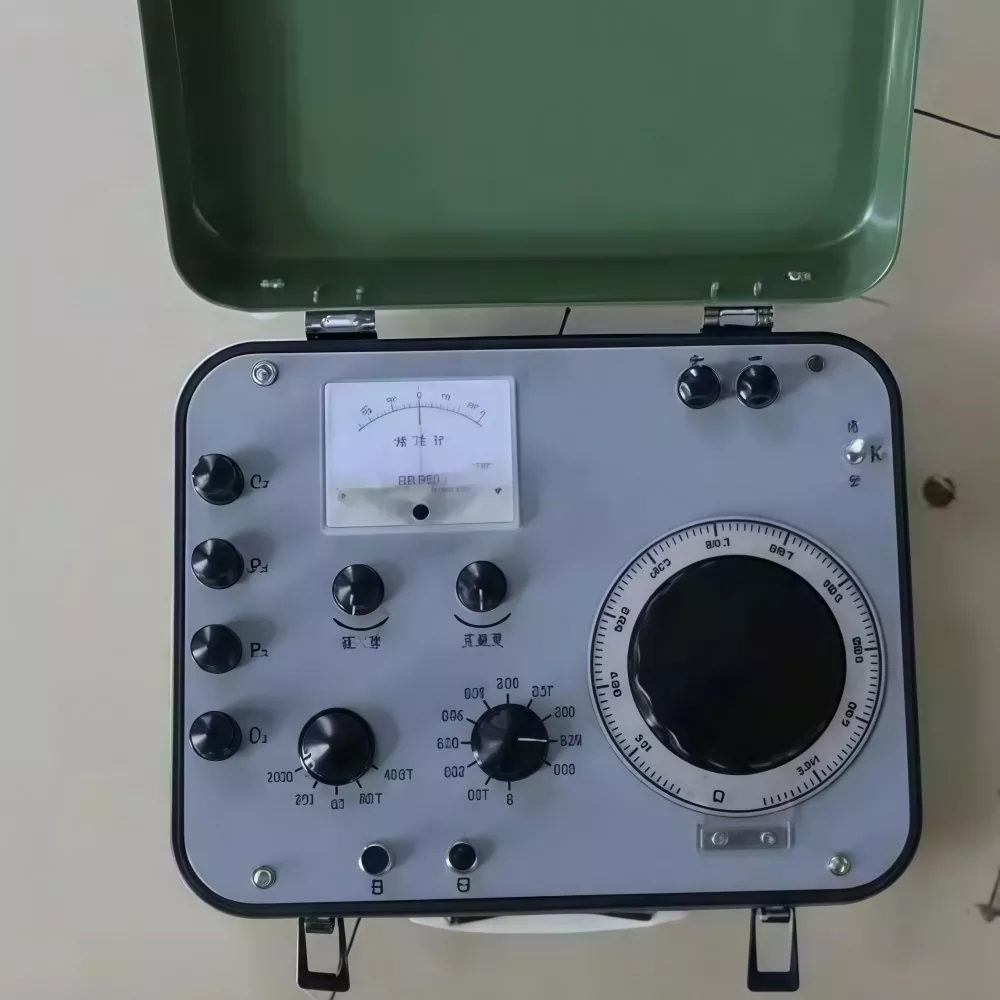

Ponte Kelvin

Testador de relação de transformador e fonte de alimentação reguladora de tensão de frequência de energia ajustável

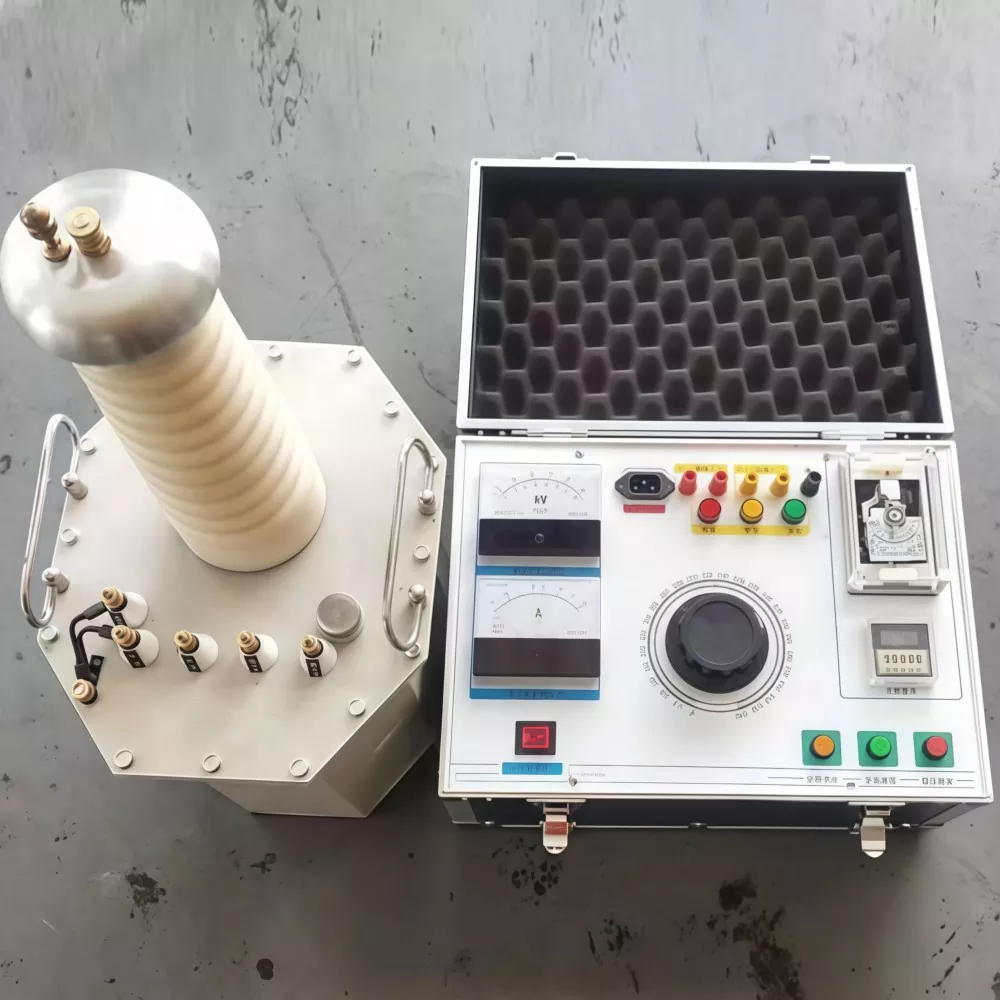

Transformador de excitação e gerador de energia multifrequência

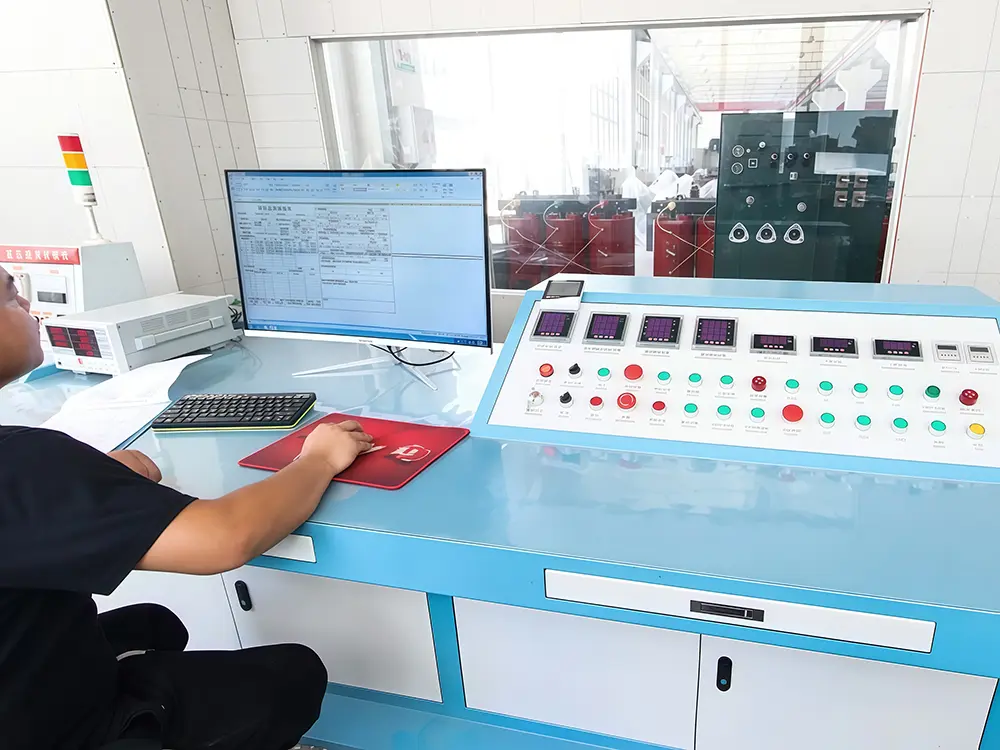

Oficina de testes abrangentes do transformador GUANGBIAN

Documento Técnico

Nossa fábrica

Oficina de chapa metálica

Oficina de enrolamento de folha

Oficina de enrolamento

Oficina de forno de enrolamento

Oficina de montagem de transformadores

Oficina de comissionamento de transformadores

Perguntas frequentes

Q1: Qual é a função principal de um transformador de 800kVA 15kV?

Ele reduz a eletricidade de média tensão (classe 15kV) para níveis de baixa tensão adequados para consumo do usuário final em sistemas industriais e comerciais.

Q2: Por que usar um transformador imerso em óleo em vez do tipo seco?

Os transformadores imersos em óleo fornecem:

● Melhor dissipação de calor

● Maior capacidade de sobrecarga

● Maior vida útil do isolamento

● Menores perdas operacionais sob carga pesada

Eles são preferidos para aplicações externas e de alta capacidade.

Q3: Este transformador é adequado para instalação externa?

Sim. Os transformadores imersos em óleo são projetados para uso externo com tanques selados, proteção contra corrosão e construção resistente às intempéries.

Q4: Que manutenção é necessária?

A manutenção de rotina inclui:

● Verificações do nível e da qualidade do óleo

● Teste de resistência de isolamento

● Monitoramento de temperatura

● Inspeção de buchas e terminais

Q5: Ele consegue lidar com condições de sobrecarga?

Sim, a capacidade de sobrecarga de curto prazo é suportada dependendo do projeto e das condições de resfriamento, mas a sobrecarga contínua não é recomendada.
