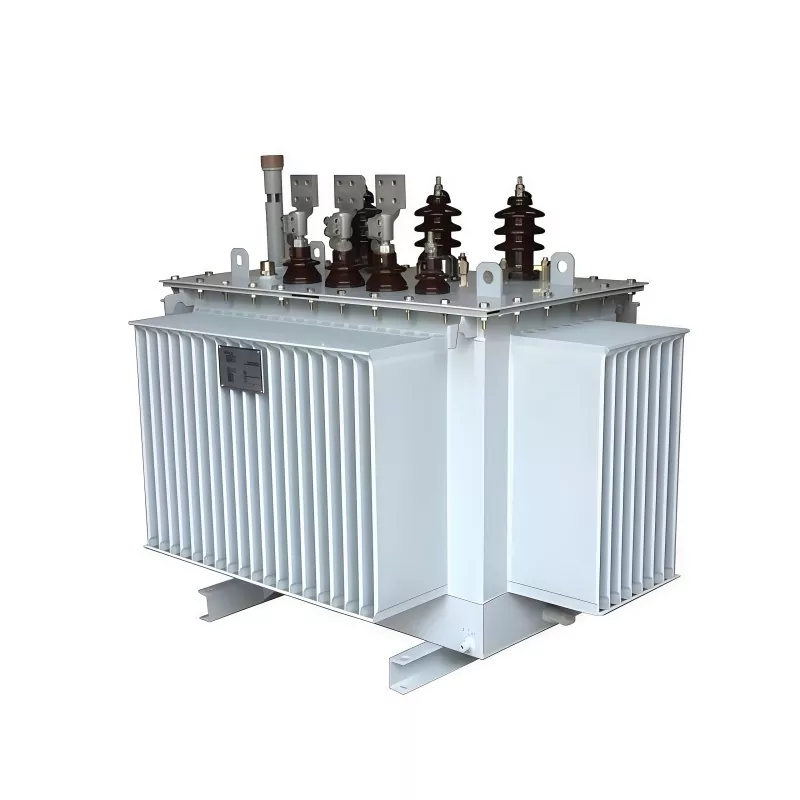

Transformador de operação paralela

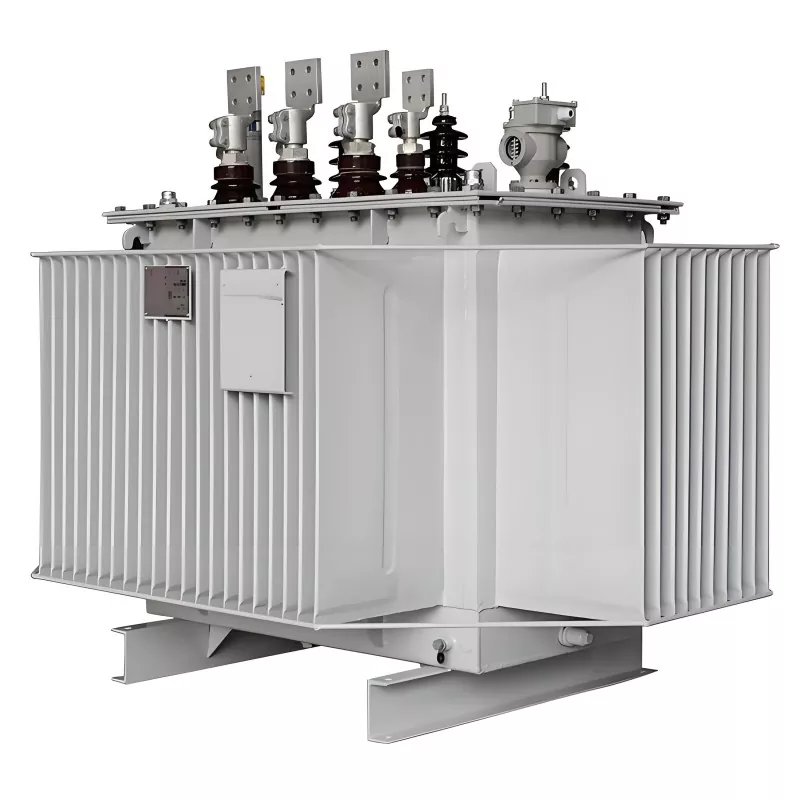

Um Transformador de Operação Paralela refere-se ao modo de operação no qual dois ou mais transformadores são conectados ao mesmo barramento elétrico e alimentam uma carga comum simultaneamente após atenderem a condições elétricas específicas.

Os principais objetivos são:

Aumentar a capacidade de fornecimento de energia

Melhore a confiabilidade do sistema

Aumente a flexibilidade operacional

Reduza o risco de sobrecarga em um único transformador

Essa configuração é amplamente utilizada em subestações, sistemas de energia industriais, data centers e instalações de fabricação em larga escala.

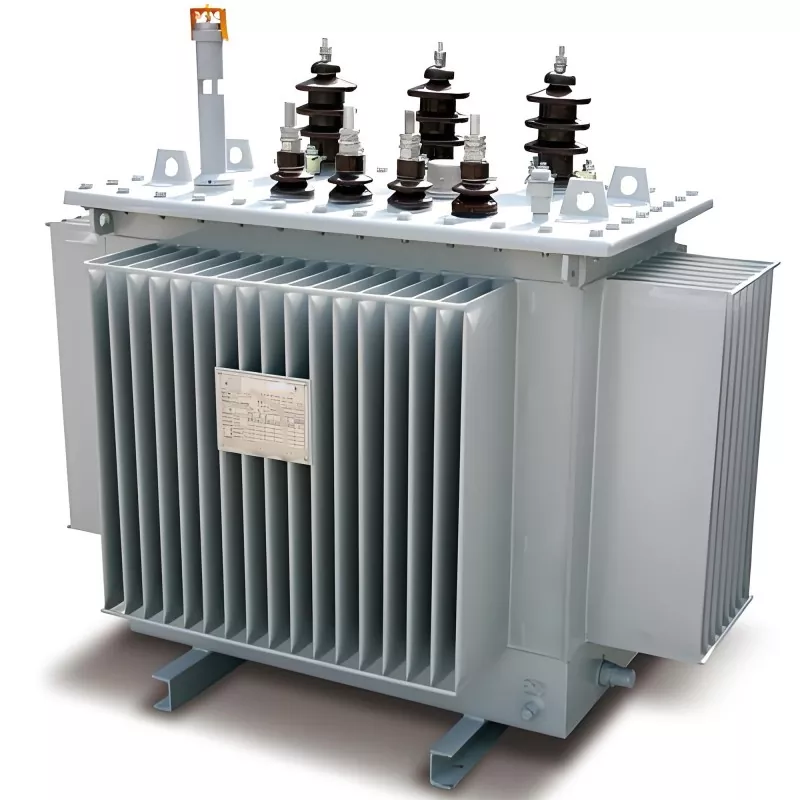

Vantagens

(1) Maior confiabilidade de energia

Se um transformador falhar, outros poderão continuar fornecendo energia.

(2) Expansão flexível da capacidade

Transformadores adicionais podem ser adicionados à medida que a demanda de carga aumenta.

(3) Maior Eficiência Operacional

Os transformadores podem ser ligados/desligados com base nas condições de carga, reduzindo as perdas sem carga.

(4) Manutenção mais fácil

Transformadores individuais podem passar por manutenção sem desligamento completo do sistema.

(5) Otimização de Custos

Evita a necessidade de investimento em um único transformador de grande capacidade.

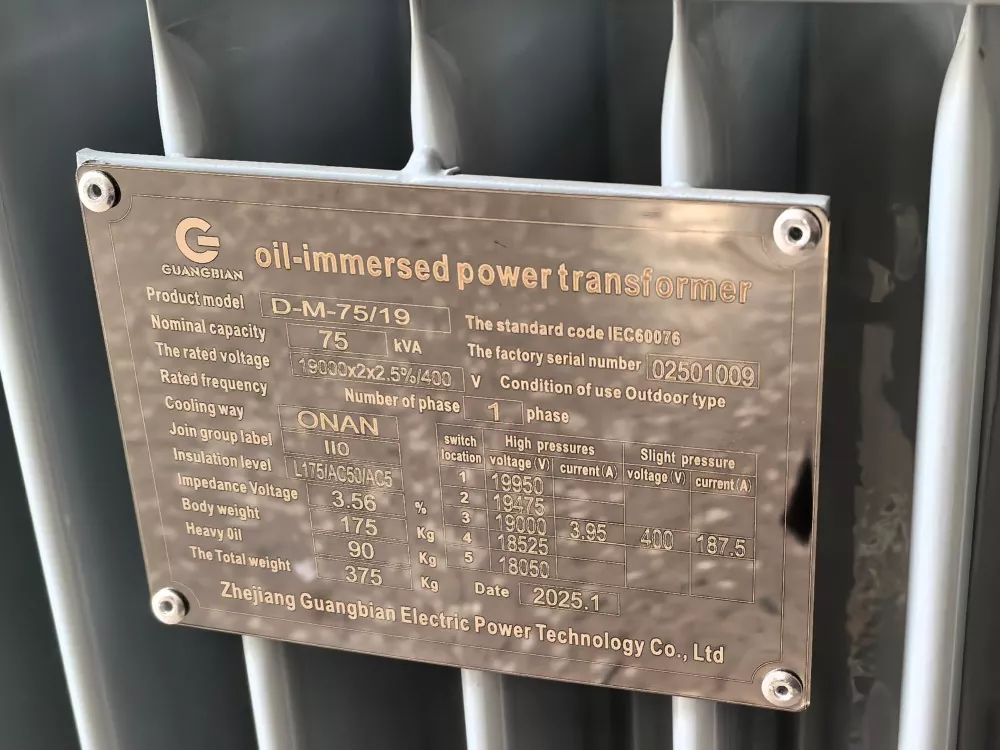

Correspondência de grupos de vetores

A regra mais crítica para a operação de transformadores paralelos? Combine seus grupos de vetores.

Grupos de vetores descrevem conexões de enrolamento usando letras e números — Dyn11, Yyn0, por exemplo. Primeira carta: configuração de enrolamento de alta tensão. Segunda letra: lado de baixa tensão. O número mostra o deslocamento de fase em passos de 30 graus.

Por que é importante?

Coloque dois transformadores com grupos vetoriais diferentes em paralelo e suas tensões secundárias não se alinharão corretamente. Mesmo um deslocamento de fase de 30 graus cria correntes circulantes entre as unidades. Essas correntes fluem através dos enrolamentos, mas carregam carga útil zero. Resultado: superaquecimento, desperdício de energia.

Detectamos esse problema regularmente em nossa fábrica GUANGBIAN na China. Os clientes assumem quaisquer dois transformadores podem funcionar juntos – não é verdade. A sincronização do transformador começa aqui. Ignore esta verificação e sua conexão paralela de transformadores cria mais problemas do que resolve.

Exemplo: Uma unidade Dyn11 não funciona em paralelo com um transformador Yyn0. A diferença de fase causa circulação severa correntes - não há como evitar isso.

Conselhos práticos

Antes de comprar um segundo transformador para transformador de operação paralela, verifique o grupo de vetores da sua unidade existente. Escreva em suas especificações de compra. Ao selecionar novos equipamentos, especifique explicitamente o grupo de vetores correspondente. A compatibilidade não é opcional.

Em nossa fábrica GUANGBIAN, vimos clientes na China encomendarem transformadores sem verificar isso detalhe. Então eles ligam e se perguntam por que o compartilhamento de carga do transformador falhou. Não pule o básico.

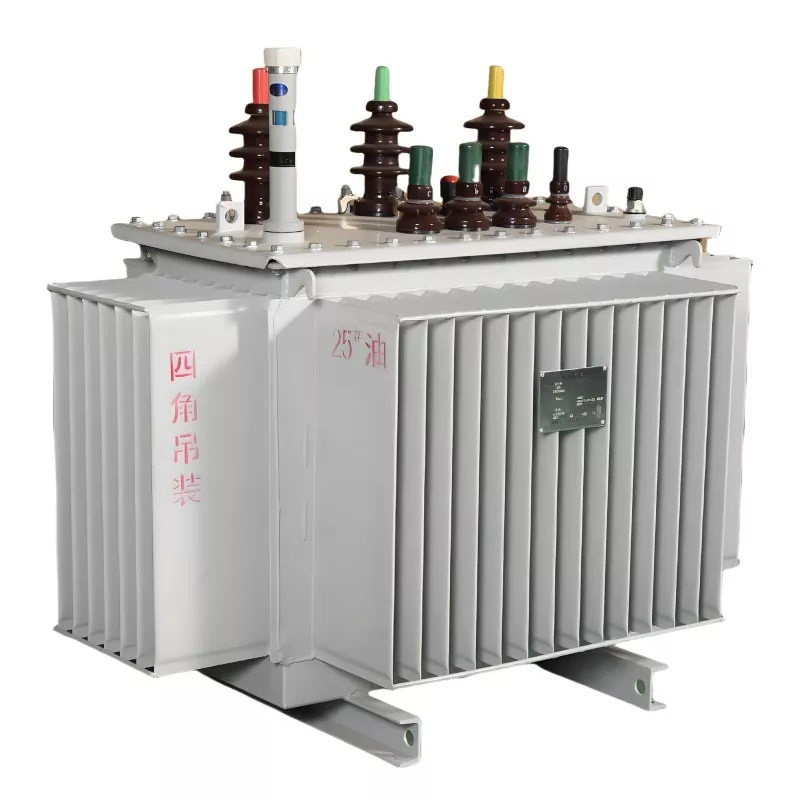

Correspondência de Impedância

Os transformadores precisam de valores de impedância semelhantes - normalmente dentro de 10% um do outro - para uma distribuição adequada da carga. A impedância, mostrada como porcentagem, determina a queda de tensão em plena carga.

Se uma unidade tiver impedância significativamente maior, ela carrega menos carga. O outro trabalha mais, fica mais quente, desgasta mais rápido. Fabricantes de transformadores como nós sempre verificam a compatibilidade da impedância ao aconselhar em configurações de operação de vários transformadores.

Como a impedância afeta o compartilhamento de carga？

Pegue dois transformadores com valores de impedância diferentes:

Transformador	Impedância	Resultado de compartilhamento de carga
Unidade A	6%	Leva mais do que sua parte
Unidade B	8%	Funciona abaixo da capacidade

O transformador com impedância mais baixa consome naturalmente mais corrente. É física básica. O resultado? Uma unidade funciona horas extras enquanto o outro mal contribui – nenhuma das situações funciona bem a longo prazo.

Acertando a correspondência

Quando possível, compre transformadores do mesmo fabricante, projetados para transformadores de operação paralela. Unidades do mesmo lote de produção geralmente possuem tolerâncias de impedância mais restritas. Fabricantes diferentes? Especifique combinando valores de impedância claramente em seus documentos de compra.

Noções básicas de compartilhamento de carga

Os transformadores correspondentes distribuem a carga proporcionalmente às suas classificações. Uma unidade de 1000kVA emparelhada com uma unidade de 500kVA deve divida a carga aproximadamente 2:1. É assim que o compartilhamento de carga do transformador funciona quando as especificações estão alinhadas.

Para clientes que constroem sistemas de operação de vários transformadores, nosso GUANGBIAN a fábrica na China realiza essas verificações como prática padrão. Verificando as especificações antes da instalação minutos. Consertando um banco de transformadores paralelo que não se equilibra? Isso leva muito mais tempo.

Fatores que afetam o compartilhamento de carga

Valores de impedância: Unidades com impedância mais baixa captam naturalmente mais carga elétrica. Isto é fundamental para como o transformador o compartilhamento de carga funciona.
Posição do comutador: Diferentes configurações de tap alteram a relação de tensão, o que por sua vez afeta como a corrente se divide entre as unidades.
Qualidade da conexão: Contatos ruins – sejam soltos ou resistivos – distorcem a distribuição de corrente e desequilibram a configuração paralela.
Efeitos da temperatura: A temperatura operacional altera ligeiramente a impedância. É por isso que o monitoramento consistente compensa.

Monitorando a distribuição de carga

Coloque sensores de corrente no lado secundário de cada transformador para ver exatamente quanta carga cada um suporta. Verifique o leituras regularmente - ambas as unidades precisam permanecer dentro de seus limites nominais. Aqui está o que observar: se uma unidade subir ultrapassando 85% da capacidade enquanto o outro permanece abaixo de 60%, algo está errado e vale a pena investigar. Muitas plantas configuram alarmes nesses limites. Na GANGBIAN, aconselhamos os clientes a adotarem esta abordagem ao implantar configurações de transformadores - detectar irregularidades antecipadamente é melhor do que perseguir problemas mais tarde.

Coordenação do Sistema de Proteção

Operar transformadores em paralelo significa que seu esquema de proteção precisa funcionar em dois níveis: falhas de unidades individuais e problemas mais amplos do sistema. Escolher um fabricante que entenda isso é mais importante do que você imagina. Nossa equipe de engenharia na GUANGBIAN trabalha diretamente com os clientes para construir configurações de proteção que mantenham seus bancos de transformadores confiáveis — seja uma instalação nova ou uma adaptação de equipamentos mais antigos.

Dispositivos de proteção essenciais

Proteção Diferencial: Captura falhas internas que se desenvolvem dentro dos enrolamentos ou núcleo do transformador.

Proteção contra sobrecorrente: Sua primeira linha contra curtos-circuitos a jusante e cargas que funcionam muito altas por muito tempo.

Proteção contra falta à terra: No momento em que a corrente sai da rota pretendida e se dirige para a terra, esta proteção é ativada.
Proteção contra falha de disjuntor: Um recurso que importa — caso a proteção principal perca a chamada, esta camada secundária assume a folga e isola a falha.

Desafios de coordenação

A operação de transformadores paralelos significa que uma única falha não deve derrubar toda a configuração. A lógica de proteção deve destacar o mau ator enquanto deixa o bom soldado da unidade. Isso requer coordenação: o disjuntor mais próximo do o problema precisa agir antes que qualquer coisa a montante seja envolvida.

Definir ajustes

As configurações de proteção devem levar em conta a corrente circulante normal durante a operação. Defina-os muito sensíveis e você enfrentará viagens incômodas. Defina-os muito altos e falhas reais poderão escapar sem acionar a proteção. Alcançar o equilíbrio certo requer experiência – algo em que nossa equipe de engenharia da fábrica GANGBIAN na China trabalha diariamente com os clientes.

Problemas e soluções comuns

Corrente Circulante

Problema: Os transformadores trocam corrente entre eles mesmo sem nenhuma carga externa conectada.
Solução: Verifique se as configurações dos grupos de vetores estão em harmonia e se os valores de impedância correspondem. Calcule com base em as classificações reais de seus transformadores - corrente circulante que ultrapassa 5-10% do valor nominal significa algo na configuração não está certo.

Desequilíbrio de carga

Problema: Um transformador regularmente assume mais carga do que deveria.
Solução: observe o emparelhamento de impedância, as configurações de toque e a solidez das conexões. A instalação de reatores em série pode empurre a divisão de volta ao equilíbrio.

Viagem incômoda

Problema: Os desarmes acontecem durante a operação diária, especialmente quando as cargas mudam.
Solução: Verifique novamente se o esquema de proteção está configurado para uma coordenação adequada. Não se esqueça da energização irrupção - esse breve pico pode atingir 8-12x a corrente normal.

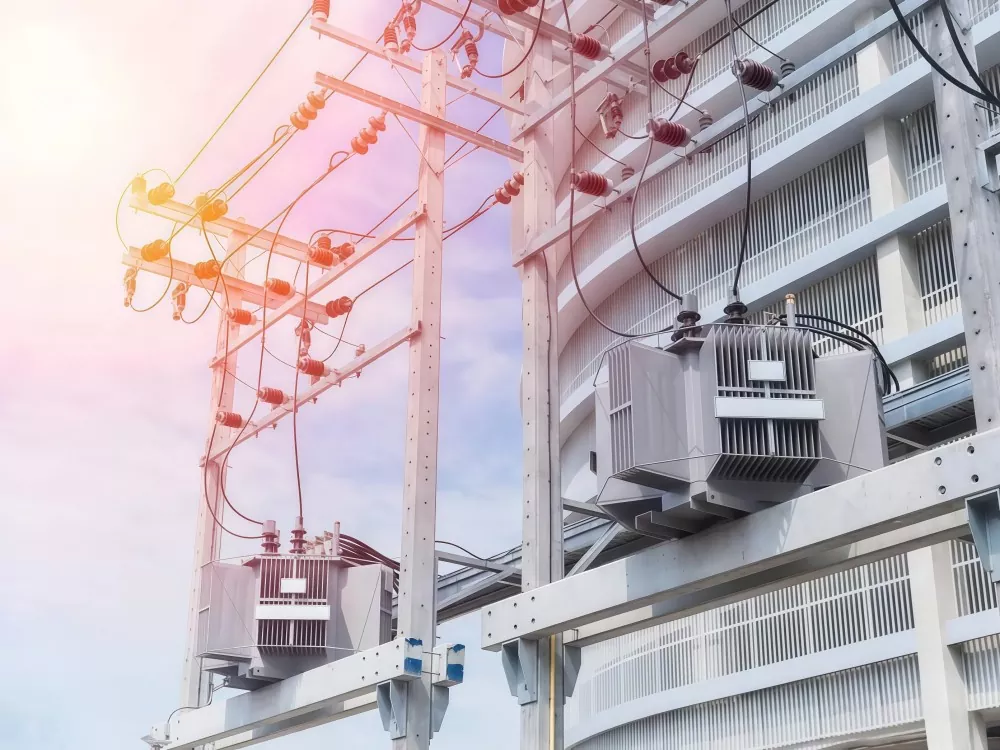

Melhores práticas de instalação

Siga estas etapas ao montar o sistema:
Combine o comprimento e as especificações do cabo em todas as passagens paralelas
Aperte cada conexão de acordo com as especificações - não adivinhe
Teste a configuração do grupo de vetores antes de aplicar energia
Execute um teste de compartilhamento de carga monitorado antes da transferência completa
Mantenha um registro escrito das configurações e dos dados de teste para referência posterior

Nossa fábrica

Perguntas frequentes

Q1: Os transformadores paralelos precisam ser do mesmo modelo?

Não necessariamente, mas eles devem corresponder à relação de tensão, impedância e grupo vetorial.

Q2: Os transformadores com capacidades diferentes podem operar em paralelo?

Sim, mas a relação de capacidade geralmente não deve exceder 3:1 para garantir uma partilha de carga equilibrada.

Q3: A operação paralela aumenta as perdas?

Pode aumentar as perdas sem carga sob condições de carga leve, mas a eficiência geral melhora devido à operação flexível.

Q4: Qual é o problema mais comum na operação paralela?

Correntes circulantes, distribuição desigual de carga e incompatibilidade de fases.

O Transformador de Operação Paralela funciona bem como uma estratégia de expansão de capacidade - quando os requisitos técnicos recebem a atenção que merecem. Alinhar grupos de vetores, combinar valores de impedância, planejar distribuição de carga e coordenar esquemas de proteção - essas peças juntas formam uma instalação sólida. Os engenheiros que entendem esses requisitos podem especificar, instalar e operar bancos de transformadores paralelos com segurança, proporcionando anos de serviço confiável. A GUANGBIAN, um fabricante com conhecimento prático de nossa unidade de produção na China, está pronta como um parceiro que entende o que é necessário para construir sistemas que vão longe.
